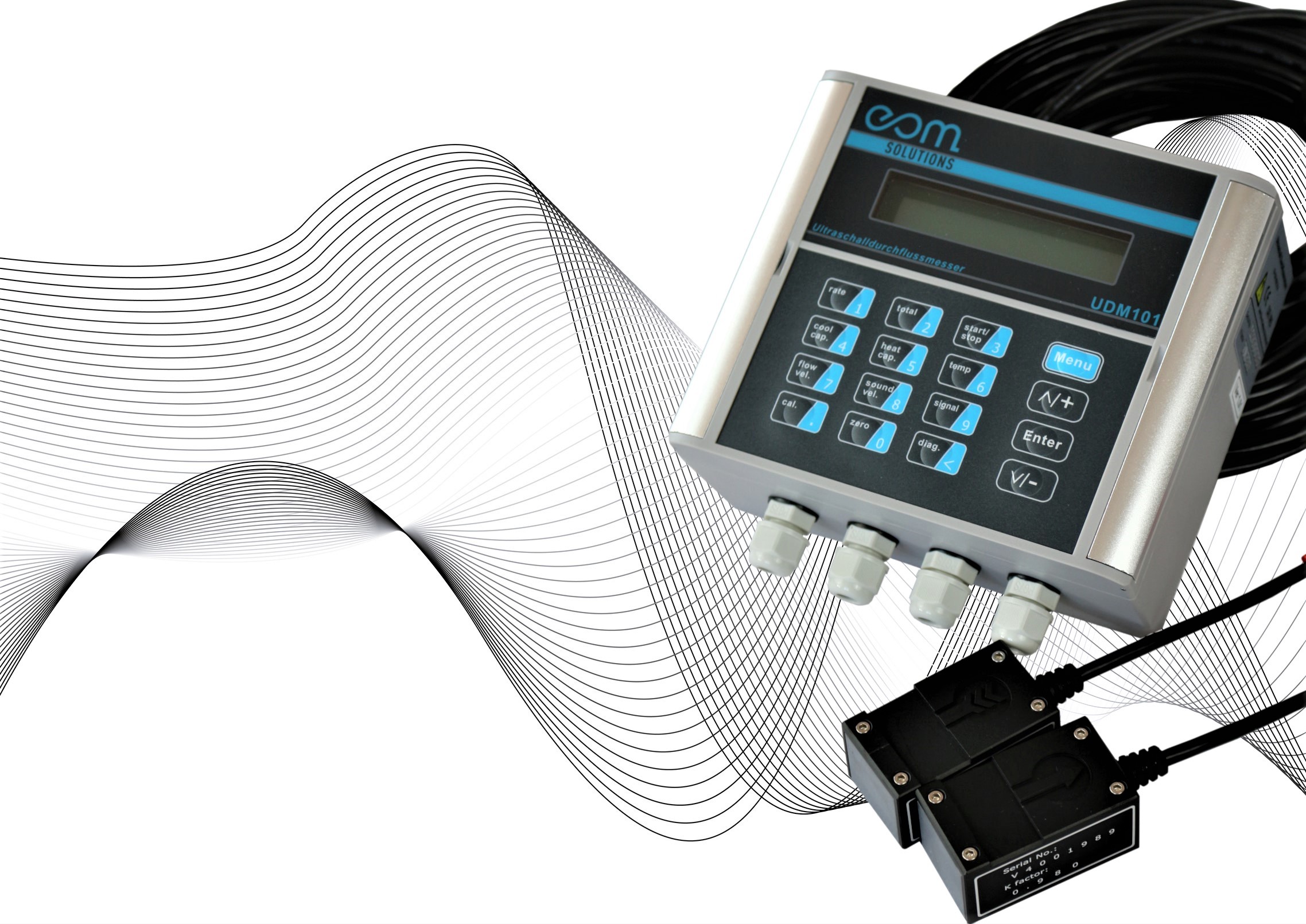

Ultraschall Durchflussmesser UDM 101

Name: Ultraschall Durchflussmesser UDM 101
Brand: eom SOLUTIONS
SKU: UDM101
Price: 2280.00 EUR
Availability: InStock
Rating: 5 (5 reviews)

Art.Nr.:: UDM101

2.280,00 EUR

inkl. 20% MwSt.

Auf den Merkzettel

Frage zum Produkt

BESCHREIBUNG

Das Ultraschall Durchfluss Messgerät UDM 101 misst permanent Durchfluss und Menge in Rohrleitungen. Die Montage ist sehr einfach. Die Sensoren können an jedem Wasserrohr montiert werden. Das Ultraschall-Durchfluss-Messgerät UDM anschließen, Messgrößen anpassen und gleich Daten abfragen. Die Durchfluss-Messung erfolgt nicht-invasiv. Der Ultraschall-Durchflussmesser kann dauerhaft oder temporär eingesetzt werden. Daten können analog und digital abgefragt werden. Eine automatisierte Datenübertragung und Einbindung in das eigen Prozessleitsystem macht eine Analyse und Bewertung einfach und übersichtlich.

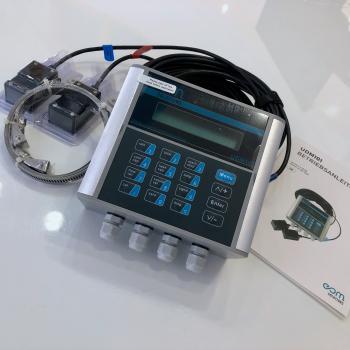

Gerät auspacken und an die Stromversorgung anschließen

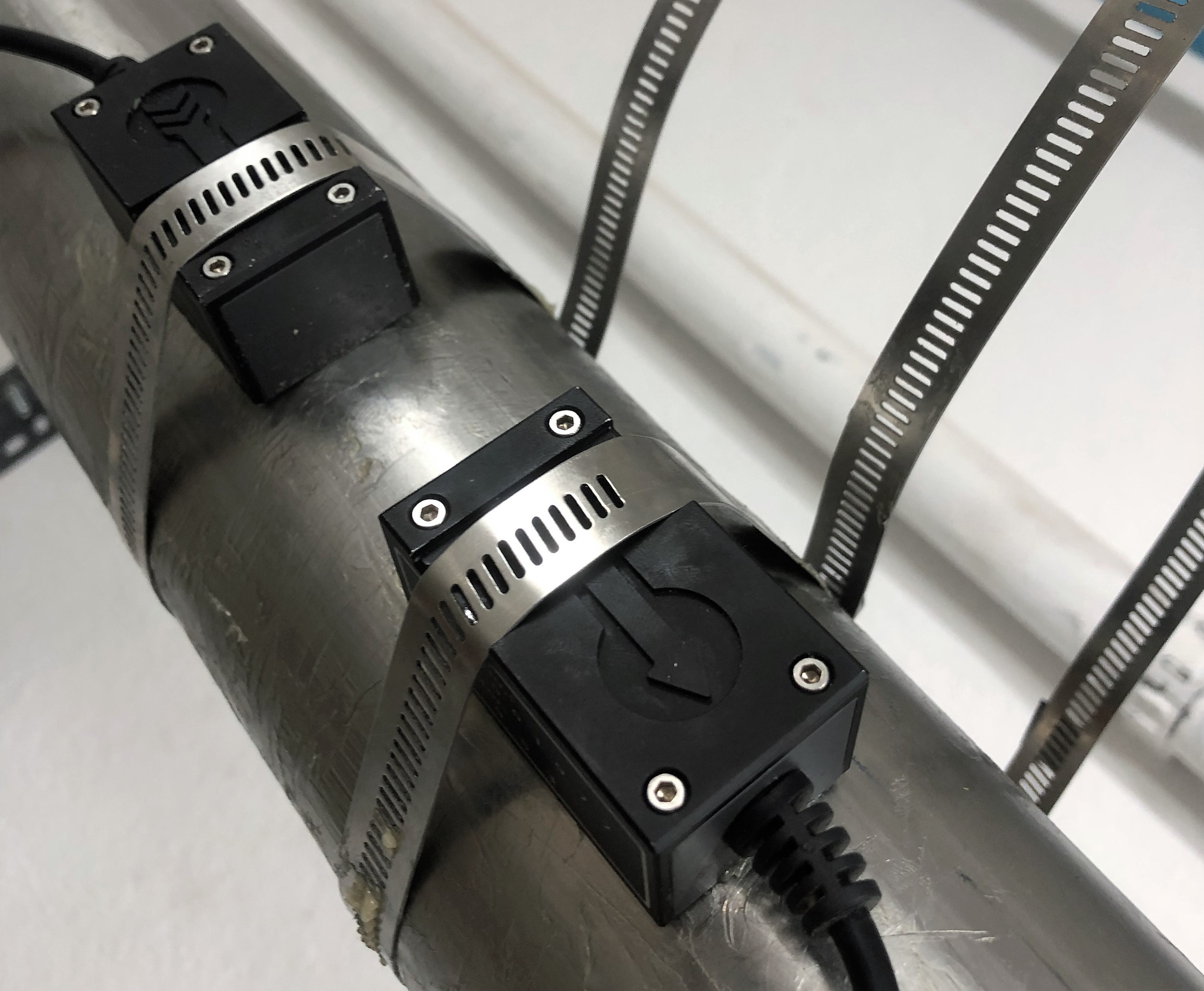

Sensoren am Leitungsrohr befestigen
Daten am Messgerät anpassen: Rohrmaterial, Rohrduchmesser, Flüssigkeit
Ergebnis prüfen

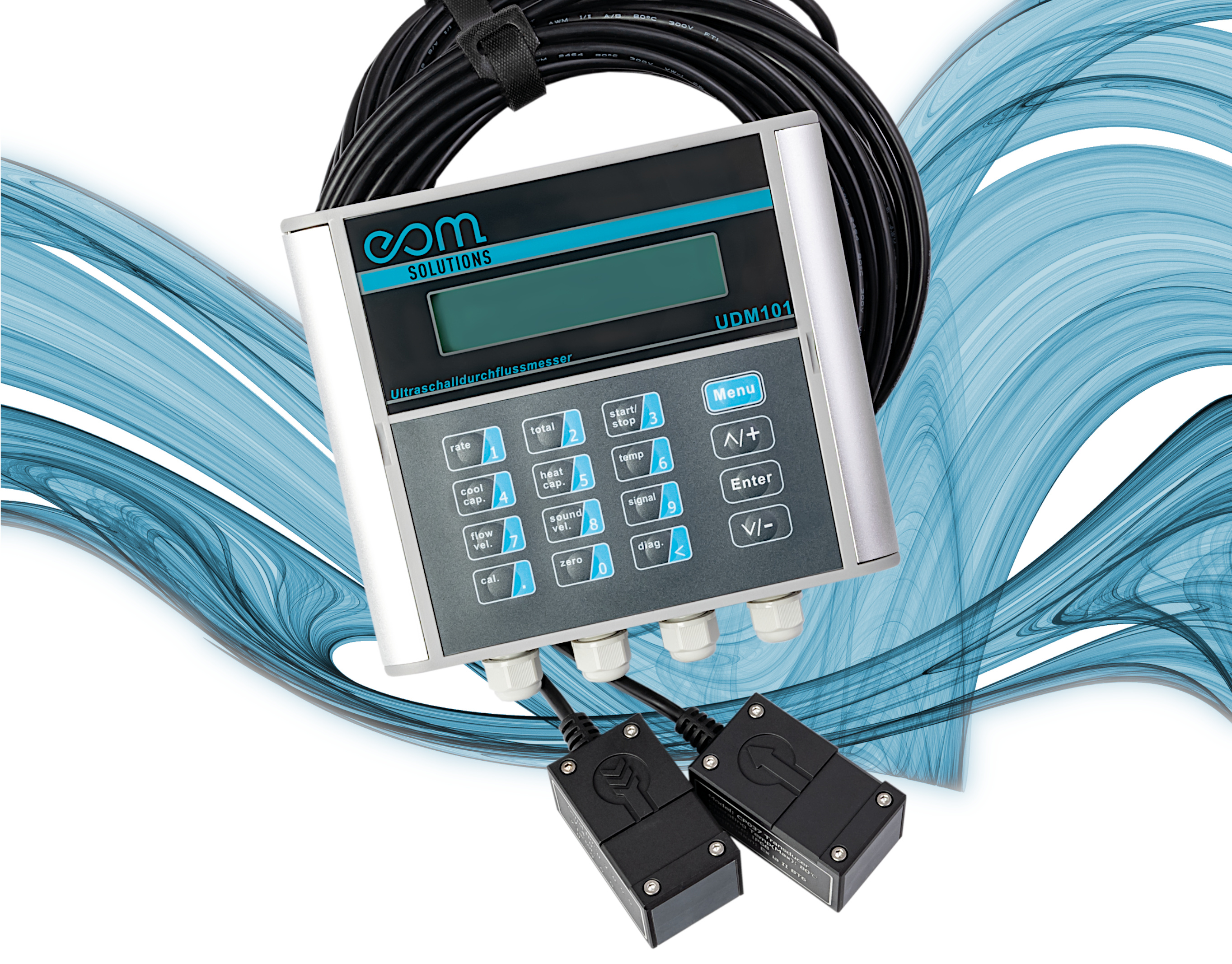

Der UDM101 ist ein kompaktes Clamp-on-Ultraschall-Durchflussmessgerät für nicht- invasive Messungen auf gefüllten Rohrleitungen. Das Gerät ist sowohl für dauerhafte Messungen als auch für temporäre Messungen dank einfacher Montage, bestens geeignet. Signalausgänge in analoger und digitaler Ausführung ermöglichen es, das Gerät in Ihr Prozessleitsystem einzubinden. Weiters ist es möglich, mit dem Gerät über die Modbus-RTU Schnittstelle zu kommunizieren. Optional kann der Ultraschall Durchflussmesser mittels Temperatursensoren sowie einer Temperaturmesskarte ausgerüstet werden, um die Wärmemenge zu messen.

Hersteller: eom SOLUTIONS GmbH | Messtechnik - Wir messen alles, was fließt.

REFERENZLISTE

Hartberg Wasserdienstleistungen GmbH
LTR Thermenresort Loipersdorf GmbH
MSS Elektronik GmbH
Gemeinde St. Johann in der Haide
TERRA Umwelttechnik GmbH
Gemeinde Kleinarl
Abwasserverband Bezirk Jennersdorf
Marktgemeinde Payerbach
Reinhalteverband Wallersee Süd
Marktgemeinde Bernstein
Wassergenossenschaft Königsdorf
Kamp Wasser- und Filtertechnik GmbH
Wassergenossenschaft Rauris
Martgemeinde Fieberbrunn
Wassergenossenschaft Neudauberg
Güssinger Fernwärme GmbH
Holding Graz Wasserwirtschaft
Marktgemeinde Schottwien
HTBLuVA Pinkafeld
Hydrosnow GmbH
WG Deutsch Tschantschendorf Bergen
Wassergenossenschaft Eisenberg an der Raab
Stadt Wien - Wiener Wasser

TECHNISCHE DATEN

Anwendungsbereich	Messgröße	Werte
Messbereich	m/s	± 0,01 bis ± 5,00
Genauigkeit	m/s	± 1 % vom Messwert
Rohrdurchmesser	mm	25 bis 1200
Messmedium Flüssigkeit	Wasser	Abwasser
Funktionen und Technik	Messgröße	Werte
Ausgang Relaisausgang für Impulse	OCT Plus	0-5000 Hz
Ausgang Analog	mA	4 bis 20 (max. 750)
Kommunikationsschnittstelle	RS485 Modbus
Spannungsversorgung	VDC	10 bis 36
Display LC mit Hintergrundbeleuchtung	zweizwilig	alphanumerisch
Temperaturen im Betriebsbereich UDM 101	°C	-10 bis + 50
Temperaturen im Betriebsbereich Sensoren	°C	0 bis 80
Rel. Feuchte im Betriebsbereich	r.F.	bis zu 99 %
Schutzart UDM 101	IP	65
Schutzart Sensoren	IP	68
Kabellänge der Sensoren	m	9 bis 300
Gewicht UDM 101	kg	0,7
Gewicht Sensoren	kg	0,4
Abmessungen B x H x T UDM 101	mm	150 x 155 x 68
Abmessungen B x H x T Sensoren	mm	31,8 x 55 x 23,5

KUNDENNUTZEN

Gerne unterstützen wir sie bei einer Risiko- oder IST-Analyse. Wir analysieren und bewerten Ihre Anlage in Nullkommanix, da wir auf 10 Jahre Erfahrung und punktgenauer Berechnungswerte zurückgreifen können.

Anlagenbau - Risikoanalyse:

Messwerte kalkulieren
Verluste berechnen
Messgeräte einplanen
Datenübertragung automatisieren

Anlagenbau - IST-Analyse:

Durchfluss messen
Messdaten prüfen und vergleichen
Verluste kalkulieren
Korrekturen durchführen
Rohrbruch schnell erkennen und lokalisieren
Kosten durch Wasserverlust reduzieren

Anlagenbau - Leckortung und Leitungsortung

Rohrbruch suchen
Rohrbruch finden
Rohrbruch lokalisieren
Wasserverlust vermeiden

DOKUMENTE

Datenblatt UDM101 (6.67 MB)

Bedienungsanleitung UDM 101 (14.63 MB)
