Portabler Ultraschall Durchflussmesser P401 Energy

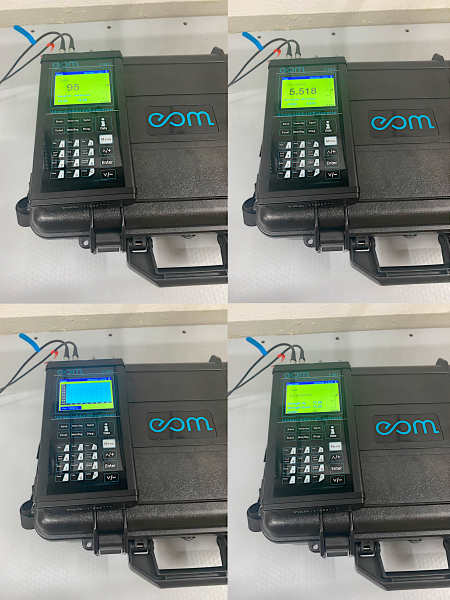

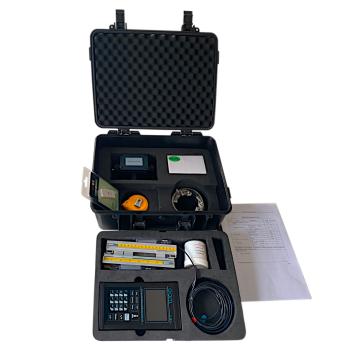

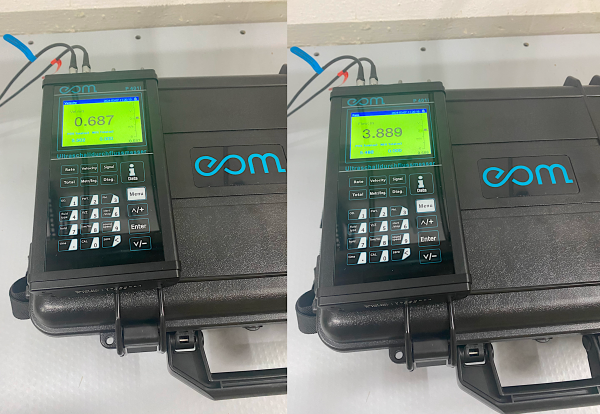

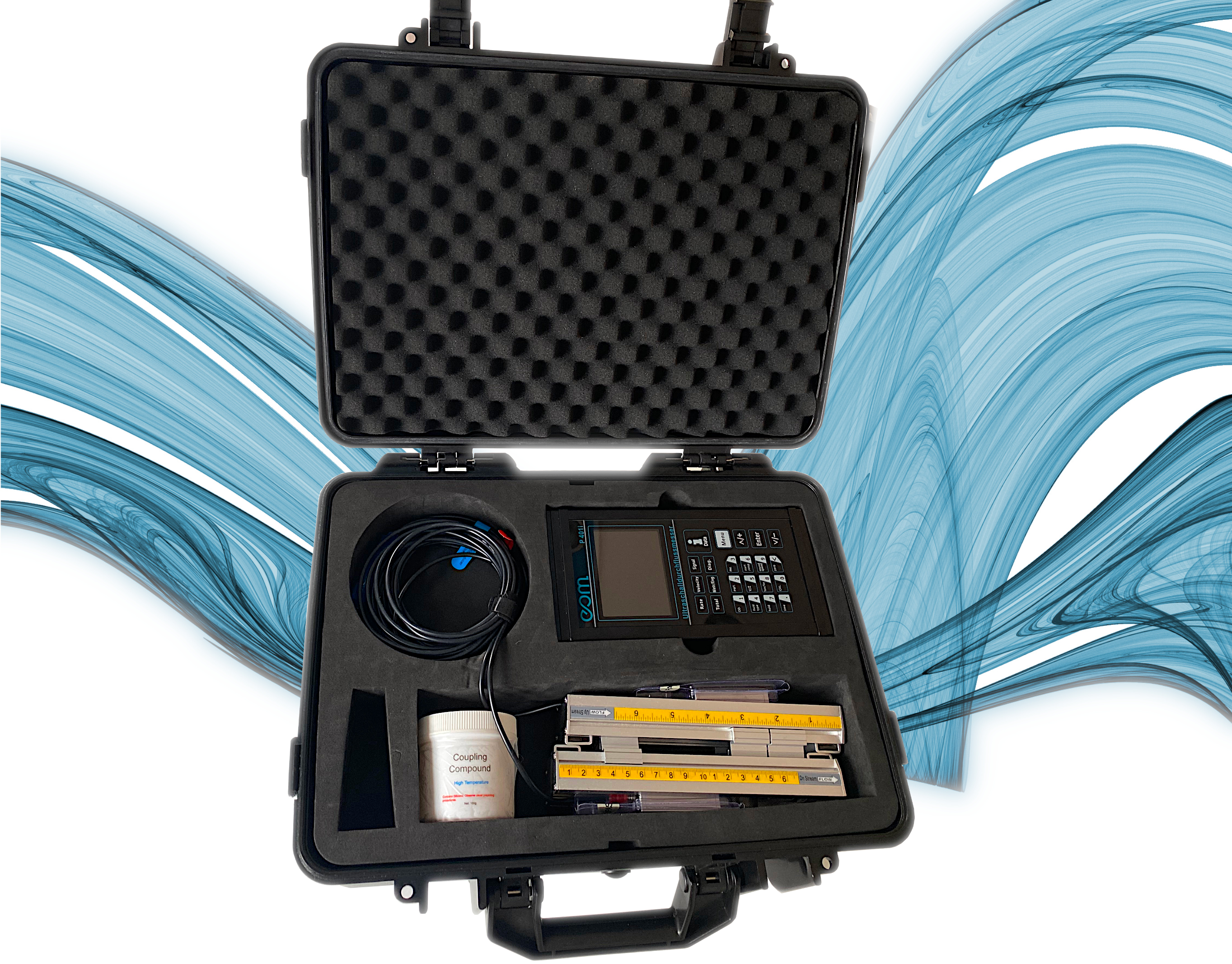

Der P401i ist ein kompaktes und mobiles Clamp-on-Ultraschall-Durchflussmessgerät für nicht-invasive Messungen auf gefüllten Rohrleitungen. Das Gerät ist vorwiegend für temporäre Messungen ausgelegt. Aufgrund des integrierten Datenspeichers und einer Akkulaufzeit von bis zu zehn Stunden ist das Gerät jedoch auch für längeren Einsatz geeignet.

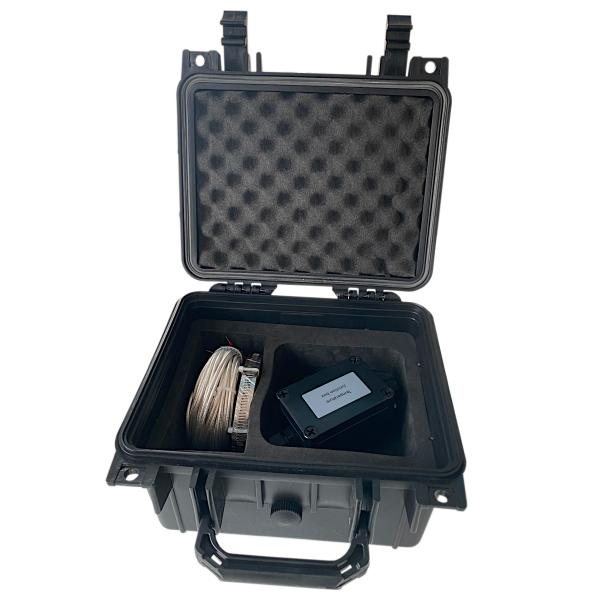

Durch Hochtemperatursensoren ist auch eine Energiemessung mit diesem Gerät möglich. Durch den Einsatz einer Anschlussbox lassen sich aus die Signalausgänge in analoger und digitaler Ausführung sowie die Modbus-RTU Schnittstelle eines fest installierten Gerätes auf dieser mobilen Version realisieren.

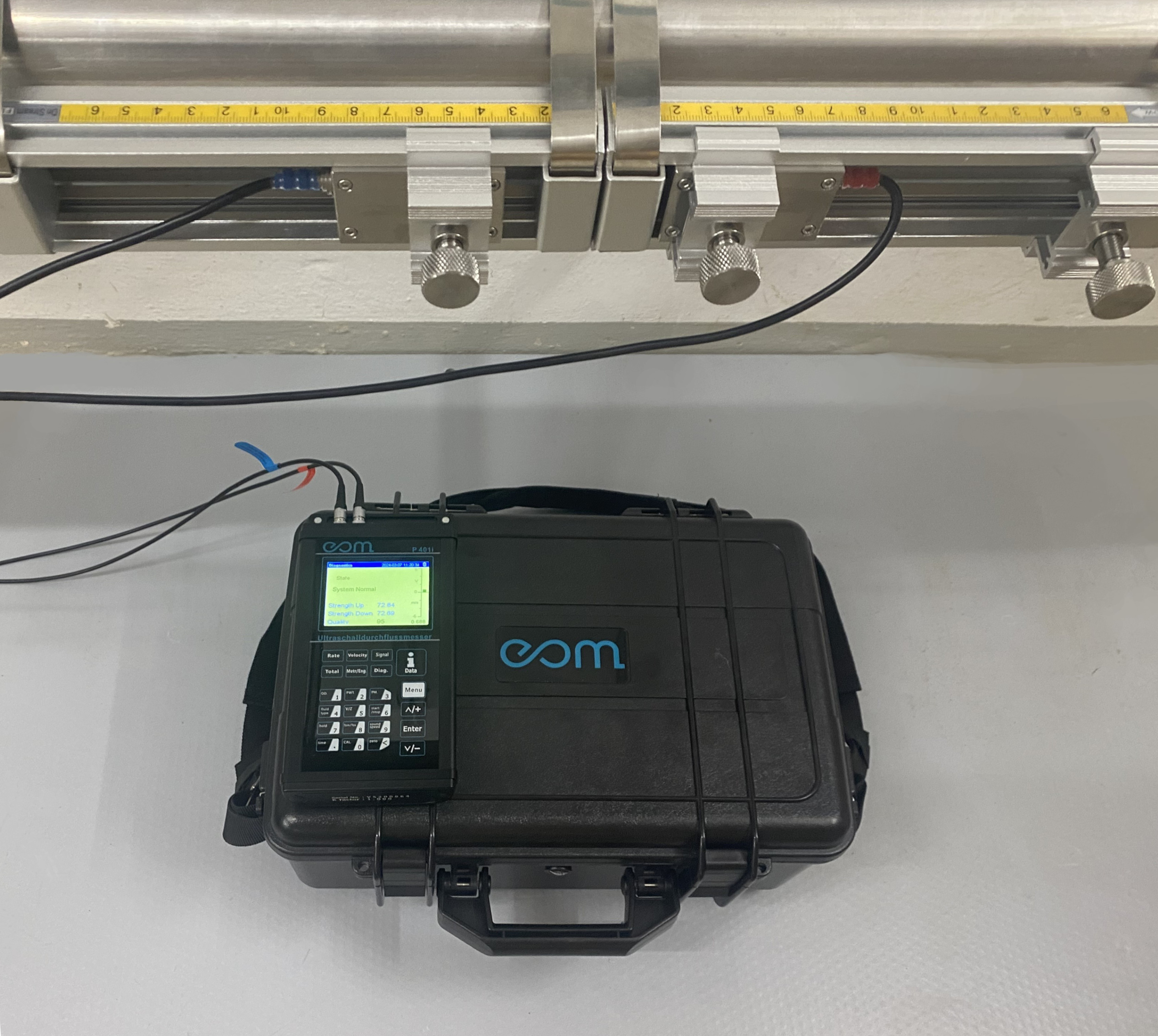

Das Ultraschalldurchflussmessgerät verwendet das Laufzeitdifferenzverfahren zur Bestimmung der Strömungsgeschwindigkeit bzw. des Durchflusses. Die Sensoren des Ultraschalldurchflussmessgerätes dienen sowohl als Sender als auch als Empfänger. Das Ultraschallsignal durch die mit dem Medium durchflossene Rohrleitung besitzt je nach Richtung unterschiedliche Laufzeiten bzw. Übertragungszeiten. Die Ultraschallwellen des Signals breiten sich in Strömungsrichtung schneller aus als gegen die Strömungsrichtung. Aufgrund dieser unterschiedlichen Signallaufzeiten ergibt sich eine Laufzeitdifferenz welche proportional zu der Strömungsgeschwindigkeit des Fluids ist.
