Ultraschall Durchflussmesser UDM 11

Name: Ultraschall Durchflussmesser UDM 11
Brand: eom SOLUTIONS
SKU: UDM11-ORG
Availability: InStock
Rating: 5 (2 reviews)

Art.Nr.:: UDM11-ORG-UDM10DN22

DN:

456,00 EUR

inkl. 20% MwSt.

Auf den Merkzettel

Frage zum Produkt

BESCHREIBUNG

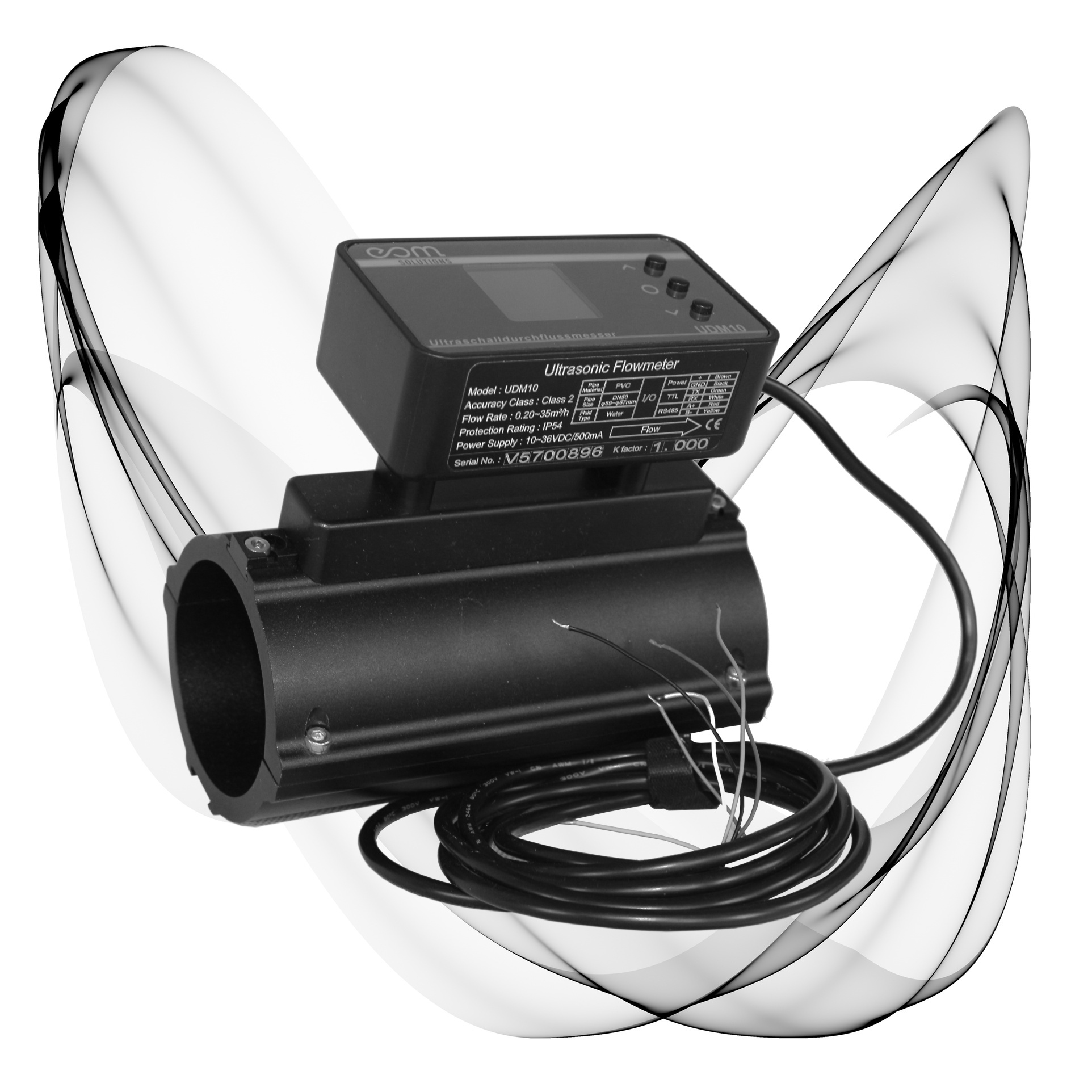

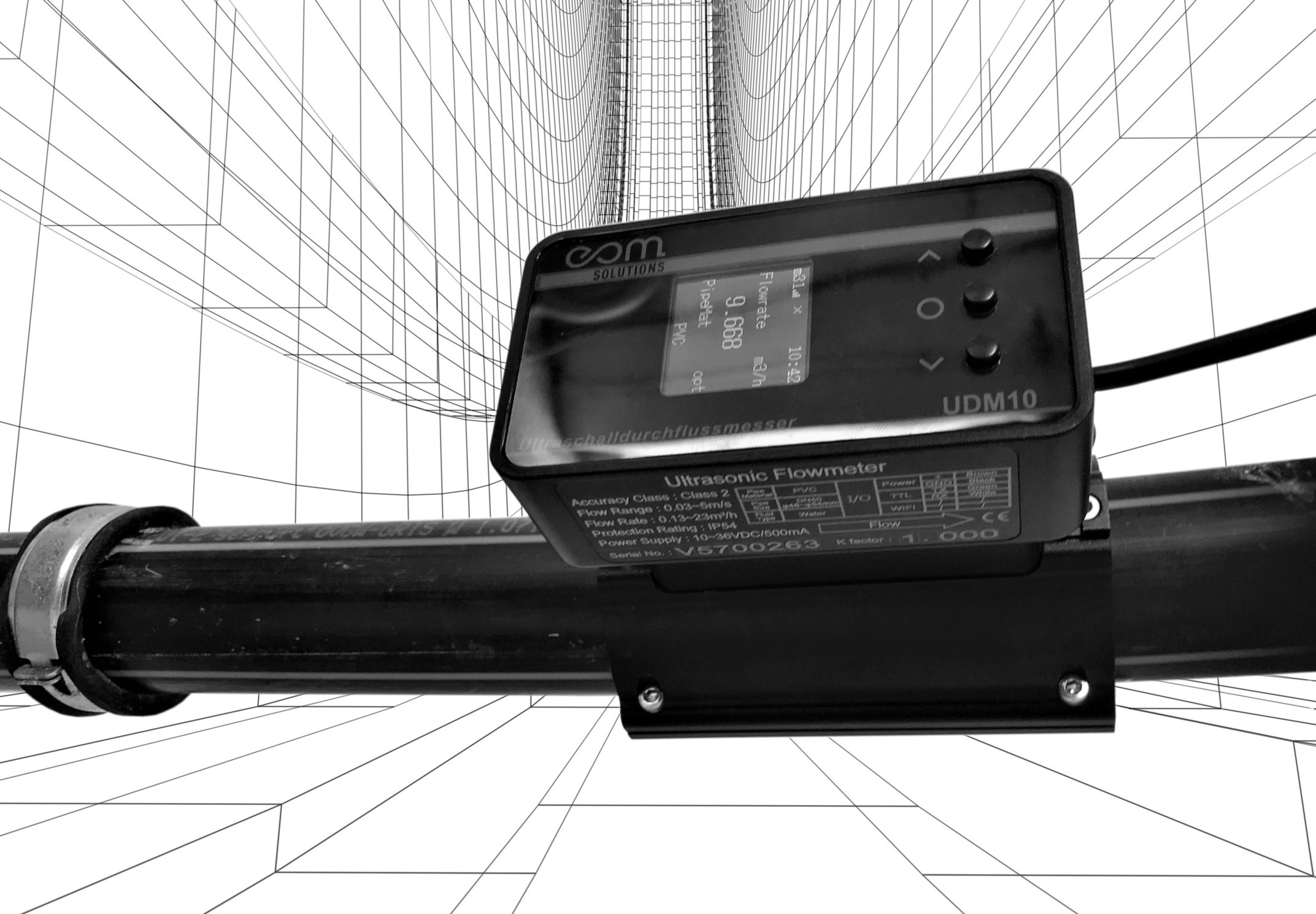

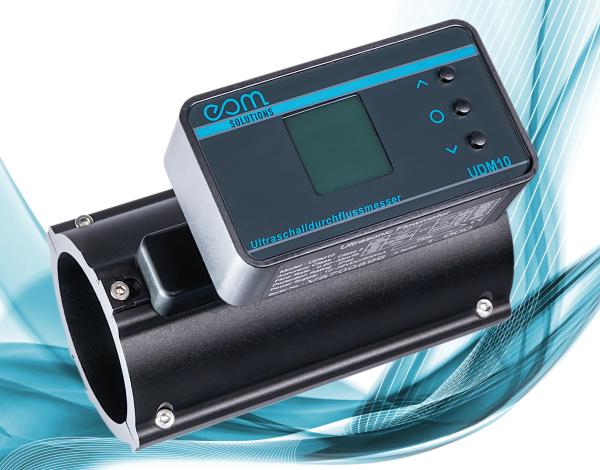

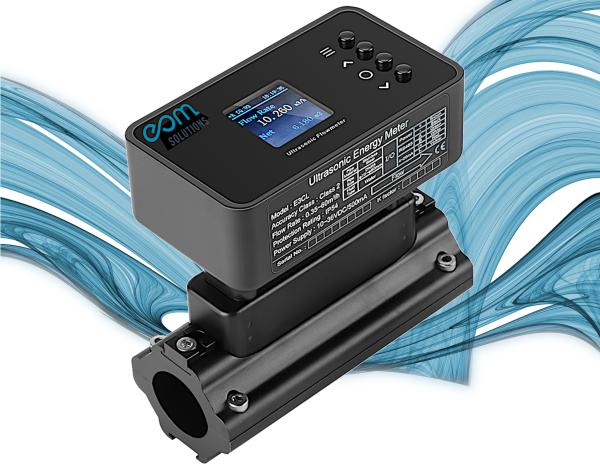

Das UDM11 ist ein Clamp-on-Ultraschall-Durchflussmessgerät zur nicht-invasiven Messung von Durchfluss und Durchflussmenge in vollständig gefüllten Wasserleitungen. Durch die außenliegende Sensorbefestigung ist keine Unterbrechung des Rohrsystems erforderlich, wodurch sich das Gerät besonders für bestehende Anlagen eignet.

Der Einsatzbereich reicht von temporären Messungen für Wartungs-, Prüf- und Diagnosezwecke bis hin zur dauerhaften Durchflussüberwachung in industriellen und gebäudetechnischen Anwendungen. Das UDM11 eignet sich für Rohrleitungen aus Stahl, Edelstahl, PVC und Kupfer mit Nennweiten von DN20 bis DN80 und misst Fließgeschwindigkeiten von ±0,03 bis ±5,00 m/s bei einer Genauigkeit von ±2,0 % des Messwertes.

Die Inbetriebnahme erfolgt in wenigen Schritten: Sensoren auf der Rohrleitung montieren, Rohrmaterial, Rohrdurchmesser und Medium einstellen und die Messung starten. Dank der Clamp-on-Technologie ist die Installation schnell, sicher und ohne Eingriff in das Rohrsystem möglich.

Das UDM11 verfügt standardmäßig über eine WIFI-Schnittstelle und kann optional über TTL/RS485 (Modbus RTU) sowie einen 4–20-mA-Analogausgang in übergeordnete Prozessleit- und Automatisierungssysteme integriert werden. Die integrierte Datenspeicherung auf SD-Karte sowie die digitale und analoge Datenübertragung ermöglichen eine einfache Analyse, Dokumentation und kontinuierliche Prozessüberwachung.

Mit der Schutzart IP65, einem gut ablesbaren LCD-Display mit Hintergrundbeleuchtung und einem robusten Aufbau ist das UDM11 sowohl für den mobilen Serviceeinsatz als auch für den dauerhaften Betrieb unter anspruchsvollen Umgebungsbedingungen geeignet.

Mengenrabatt
10 Stück 10%
20 Stück 15%

Hersteller: eom SOLUTIONS GmbH | Messtechnik - Wir messen alles, was fließt.

TECHNISCHE DATEN

Anwendungsbereich
Messbereich	±0,03 m/s bis ±5,00 m/s
Genauigkeit	±2,0 % vom Messwert
Rohrdurchmesser	DN20 DN25 DN32 DN40 DN50 DN65 DN80
Medium	Wasser
Rohrmaterial	Stahl, Edelstahl, PVC, Kupfer
Funktionen und Technik
Ausgänge	Analogausgang 4-20 mA (max. 750) (opt.)
Kommunikationsschnittstelle	WIFI (standard), TTL/RS485 Modbus (opt.)
Versorgung	10-36 VDC
Temperaturen im Betriebsbereich	UDM10: -10°C bis +50°C Sensoren: 0°C bis 60°C
Rel. Feuchte im Betriebsbereich	Bis zu 99 % r.F. (nicht kondensierend)
Tastatur	3 Tasten
Display	LC-Display mit Hintergrundbeleuchtung
Speicher	DS-Karte mit max. 512 Files und einem Speicherintervall von 1 bis 3600 Sekunden
Allgemeine Informationen zum Gerät
Schutzart	UDM11: IP65
Kabellänge Gerät	2 m
Gewicht	UDM10: 0,68 bis 2,00 kg (je nach Ausführung)
Keyboard	3 touch Keys
Display	1.44“ LCD

KUNDENNUTZEN

Gerne unterstützen wir sie bei einer Risiko- oder IST-Analyse. Wir analysieren und bewerten Ihre Anlage in Nullkommanix, da wir auf 10 Jahre Erfahrung und punktgenauer Berechnungswerte zurückgreifen können.

Anlagenbau - Risikoanalyse:

Messwerte kalkulieren
Verluste berechnen
Messgeräte einplanen
Datenübertragung automatisieren

Anlagenbau - IST-Analyse:

Durchfluss messen
Messdaten prüfen und vergleichen
Verluste kalkulieren
Korrekturen durchführen
Rohrbruch schnell erkennen und lokalisieren
Kosten durch Wasserverlust reduzieren

Anlagenbau - Leckortung und Leitungsortung

Rohrbruch suchen
Rohrbruch finden
Rohrbruch lokalisieren
Wasserverlust vermeiden

DOKUMENTE

Datenblatt UDM11 (6.74 MB)

Bedienungsanleitung UDM 11 (12.06 MB)
