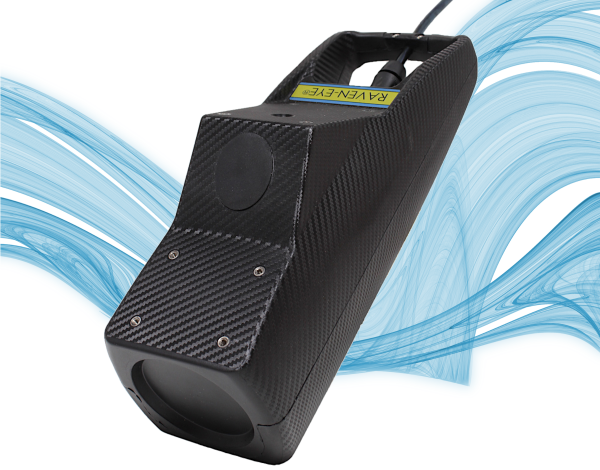

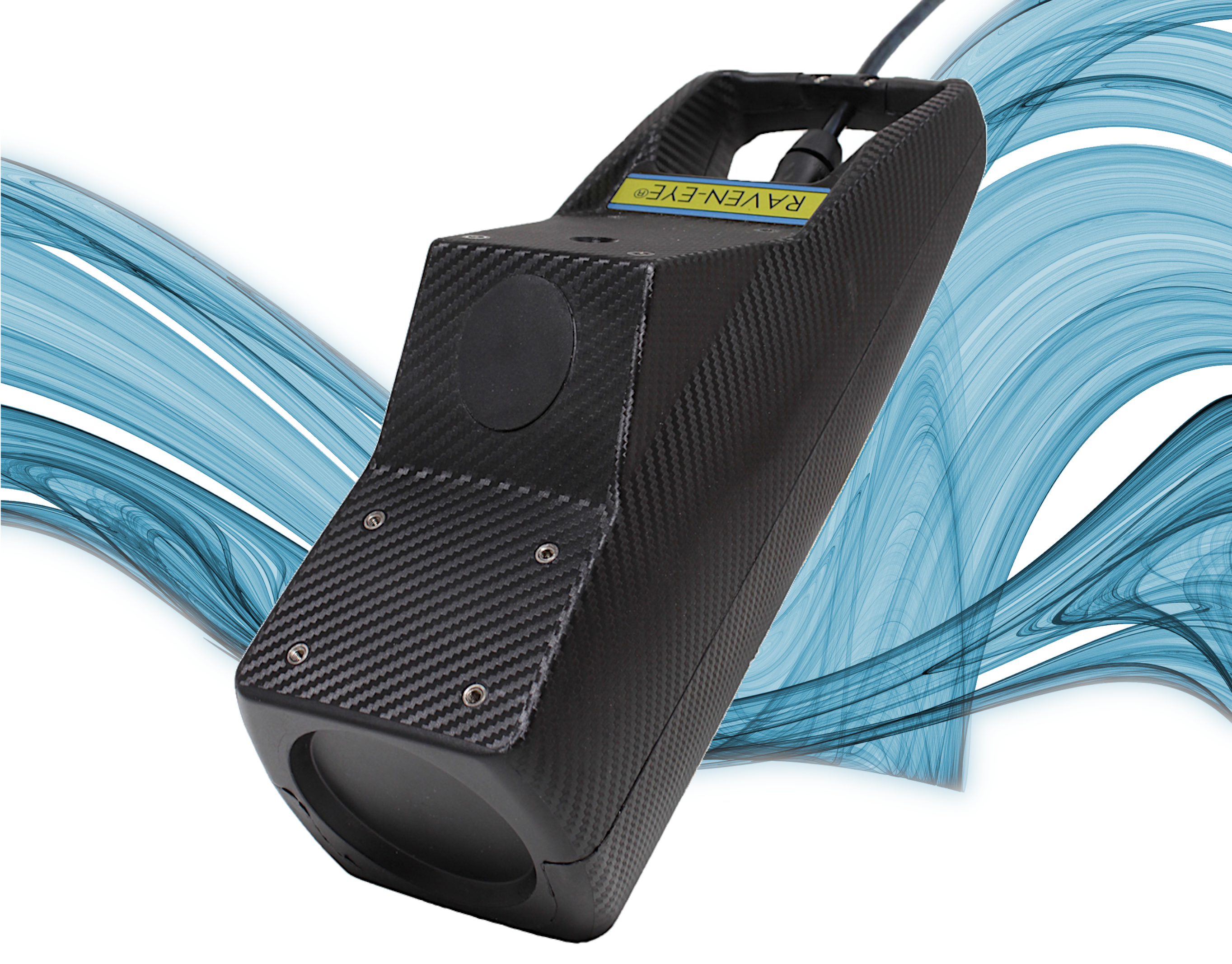

RAVEN EYE 2

Art.Nr.:
Raven-Eye
Preis auf Anfrage

Auf den Merkzettel
Frage zum Produkt
BESCHREIBUNG

RAVEN EYE 2 ist ein berührungsloser Radar-, Flächen-, beziehungsweise, Geschwindigkeitsdurchflussmesser für Durchflussmessungen im offenen Gerinne. Er kombiniert modernste und berührungslose Messtechnik. Messgeräte auf dem neuesten Stand der Technik, die den Durchfluss auf der Wasseroberfläche messen. Die Daten werde einfach und problemlos in vorhandene SCADA- oder Telemetriesysteme integriert. Der Sensor ist gesichert und kann daher in einem explosionsgefährdeten Bereich installiert werden.

Radarbereichs- und Geschwindigkeitsdurchflusssensoren werden seit vielen Jahren verwendet. Was macht den RAVEN EYE 2 so revolutionär? Dank modernster Konstruktions-, Entwicklungs- und Produktionsmethoden konnte ein hochwertiger Radarsensor der neuen Generation zu einem leistbaren Preis hergestellt werden. Diesen Vorteil geben wir an unsere Kunden weiter. Der Name wurde nicht zufällig gewählt. Der Rabe steht für: Intelligenz, Anpassungsfähigkeit, Überlebensfähigkeit.

Der RAVEN EYE 2 wird oberhalb des zu messenden Mediums installiert und kann in teilgefüllten Rohrleitungen und Kanälen für alle Arten von Gewässern (auch stark belasteten) eingesetzt werden. Zusätzlich wird die Füllhöhe mittels eines Ultraschall-Radar- oder Drucksensors gemessen. Der Durchfluss wird anschließend nach der Kontinuitätsgleichung: Q = V x A, berechnet.

MODELLVARIANTEN

  • kombinierte Niveaumessung (Ultraschall)
  • kombinierte Niveaumessung (Radar)
  • seperate Niveaumessung
Hersteller: FLOW-TRONIC S.A./N.V.
TECHNISCHE DATEN

Geschwindigkeitsmessung Messgröße Werte
Methode   Radar
Messbereich m/s ± 0,08 bis ± 15
Genauigkeit m/s ± 0,5 %
Messmedium Flüssigkeit m/s ± 0,02
Auflösung m/s 0,001 m/s
Allgemein Messgröße Werte
Abmessungen B x H x T mm 183 x 140 x 422
Gewicht kg 3,65 ohne Kabel, Niveausensor und Montagezubehör
Kabel/Gehäuse
Polyurethan ummantelt
Kabellängen m 10, 20, 30 nach Bedarf bis zu 300
Schutzart IP 68
Temperaturen im Betriebsbereich  °C -30 bis 70
Temperaturen bei der Lagerung °C -30 bis 80
Ausgang mA
 passiv analog 4-20 mA (nur Geschwindigkeit)
Kommunikationsschnittstelle RS-485 Modbus
KUNDENNUTZEN
Überwachung von Kanal und Kanalnetzwerken
  • Große Abwasserkanäle
  • Kapazitätsstudien
  • Untersuchungen zu kombinierten Kanalüberläufen (CSO)
  • Zufluss- und Infiltrationsstudien
  • Strömungen mit hoher Geschwindigkeit
  • Ausfluss
Kläranlagen
  • Ablauf zur Behandlung
  • Ausfluss
  • Pflanzenabwässer
  • Sturmabfluss
  • Prozessflusssteuerung​
Industrie und Wasserkraft
  • Pflanzenabwässer
  • Prozessabwasser
  • Strömungen mit hohem Feststoffgehalt​
Kühlwasser
  • Industrielle Compliance-Überwachung
  • Lauge & korrosive Strömungen
Flüsse, Kanäle & Bewässerung
  • Regenwasserüberwachung & Compliance
  • Klima & Wasserbau
  • Berechnung von Regenwasserbecken
  • Permanente Messungen von Oberflächenwasser
  • Durchflussmessung Bach
DOKUMENTE
Video Raven-Eye  (121.93 MB)
Broschüre Raven Eye 2  (4.46 MB)
Technische Daten Raven Eye 2  (2.3 MB)
Bedienungsanleitung Raven Eye 2  (2.72 MB)
Raven Eye Video  (14.3 MB)

Kundenrezensionen

  • Gast, 01.06.2023
    Gutes System, nach anfänglichen Schwierigkeiten läufts jetzt ohne Probleme.
Ihre Meinung

Zu diesem Produkt empfehlen wir Ihnen:

RAVEN EYE ATEX
RAVEN EYE ATEX
  • ATEX Zertifikat: Ex II 2 G Ex ib IIB T4 Gb
  • genaue Durchflussmessung
  • kosteneffizient
  • tragbare oder stationäre Version erhältlich
  • einfache Installation
  • vollständig abgedichteter Sensor
  • entwickelt für Feldanwendungen
  • Kein Monitor oder Konverter erforderlich
  • Lösung für schwierige Strömungsbedingungen
  • offene Kanalanlage
  • Bach
Preis auf Anfrage
IFQ MONITOR
IFQ MONITOR
  • Benutzerfreundliches Bedienfeld
  • Sprachen: E, D, F, R und weitere
  • RS485-Digitalsensor-Schnittstelle
  • Analogeingang 4 ... 20 mA für externen Pegel und
  • Ausgang für Durchfluss, Geschwindigkeit & Füllstand
  • Kontaktschlussausgang für Gesamtdurchfluss
  • Relaisausgang für Alarm
  • Logger (optional): 2 GB Flash-Speicher (SD-Karte)
  • 7-fach versiegelte Folientastatur
  • 144x32 Pixel weiß auf blauem Grafikdisplay
Preis auf Anfrage

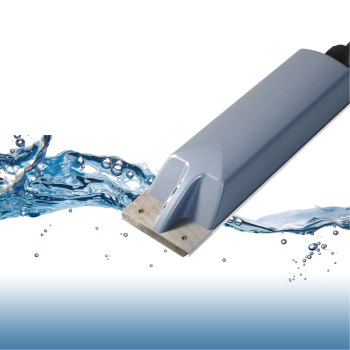

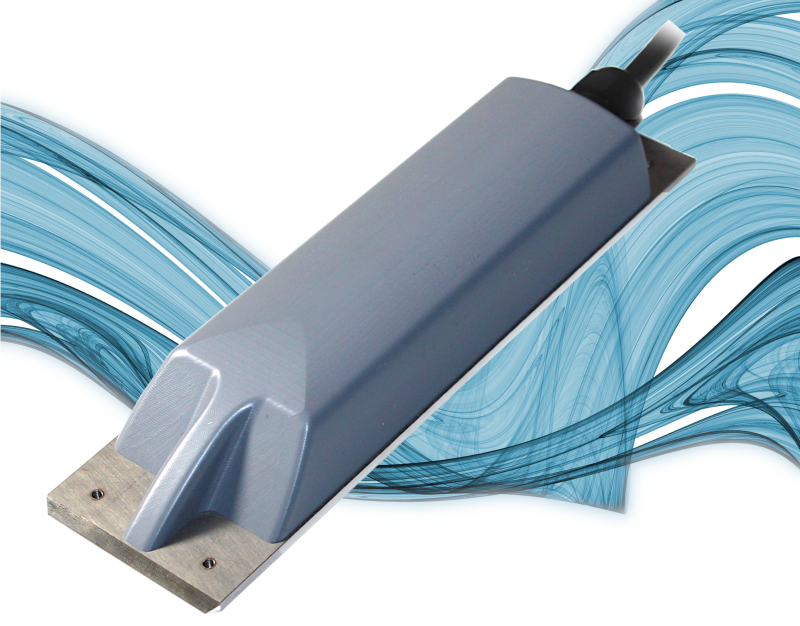

BELUGA
