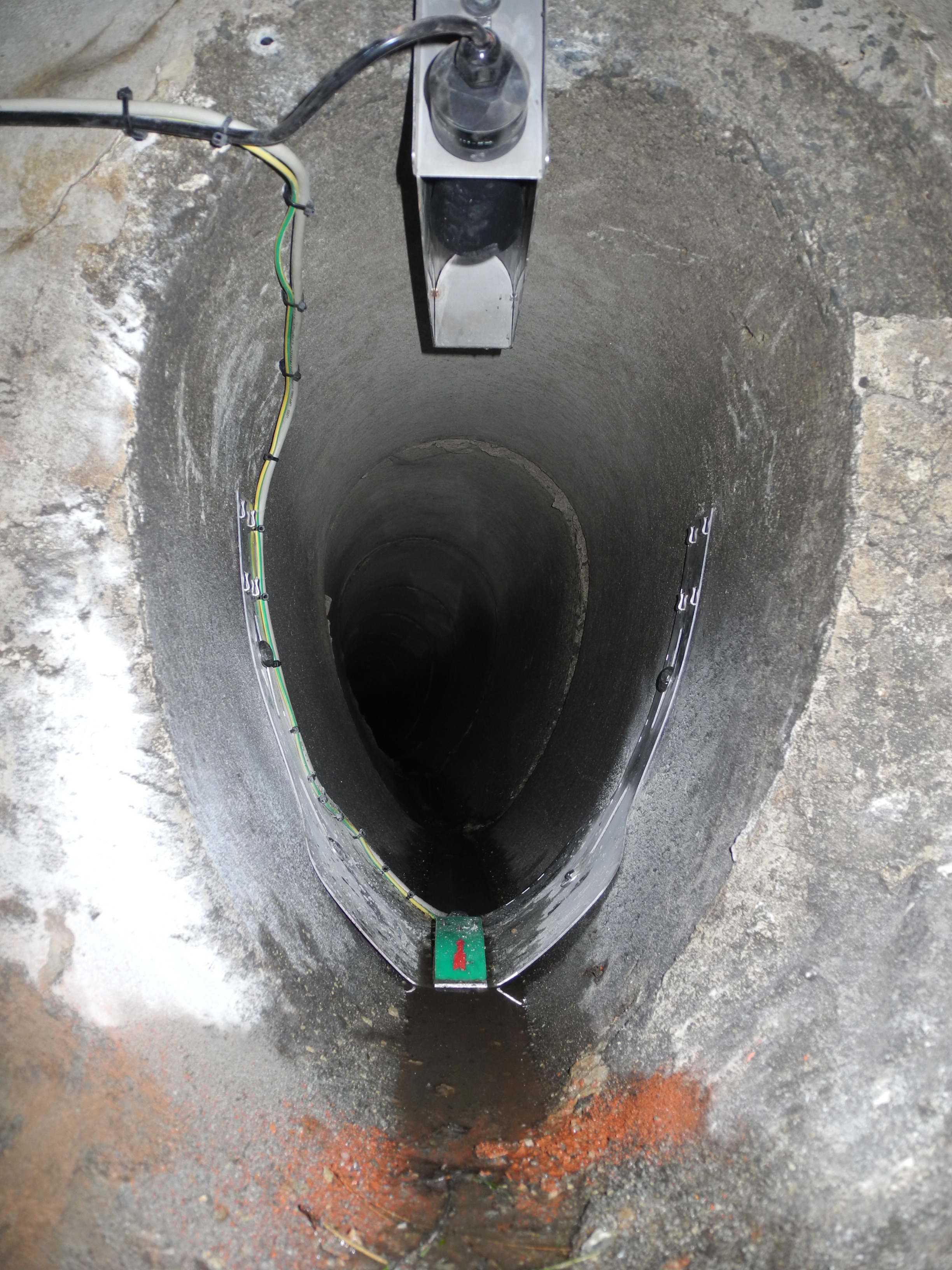

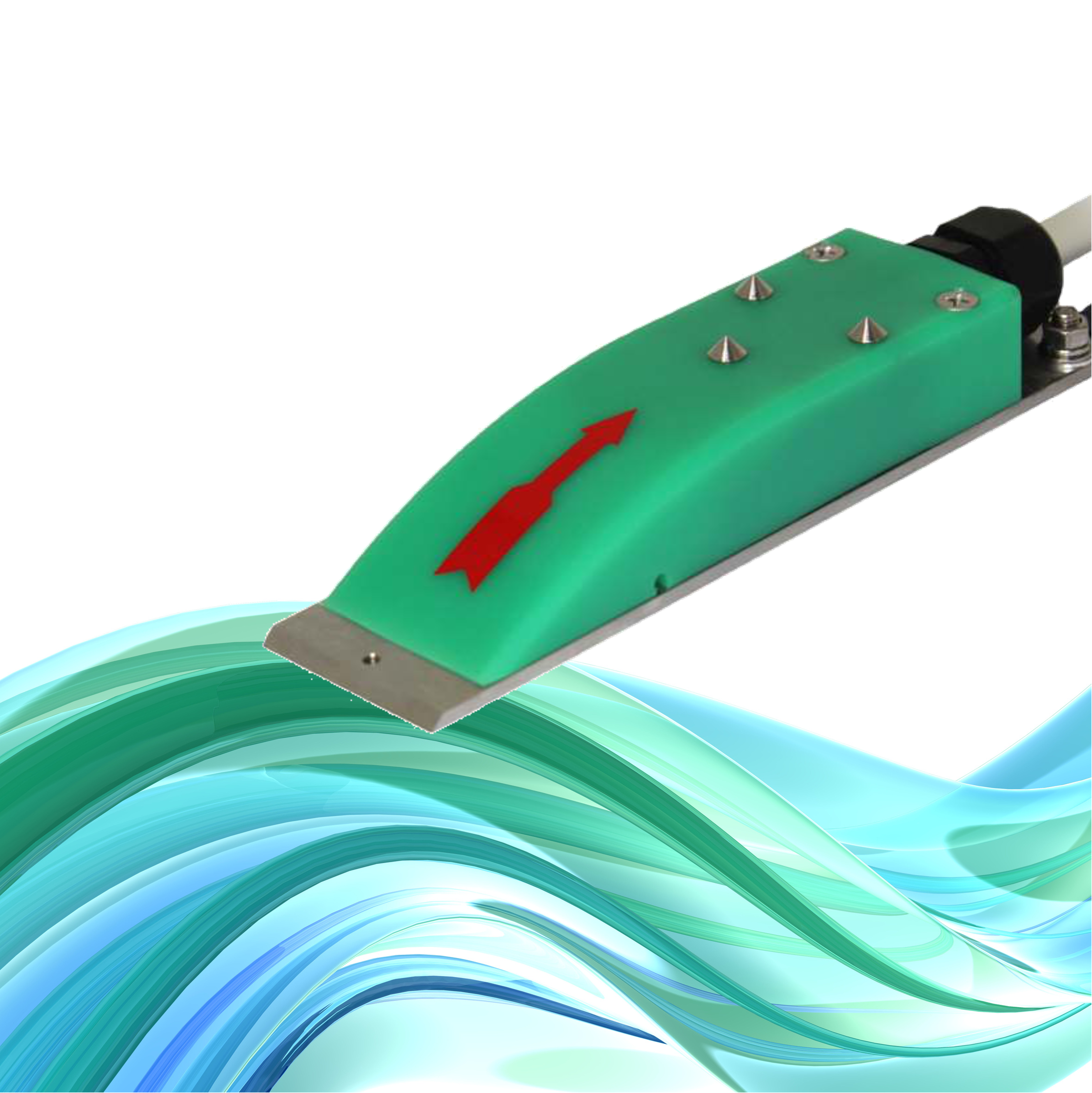

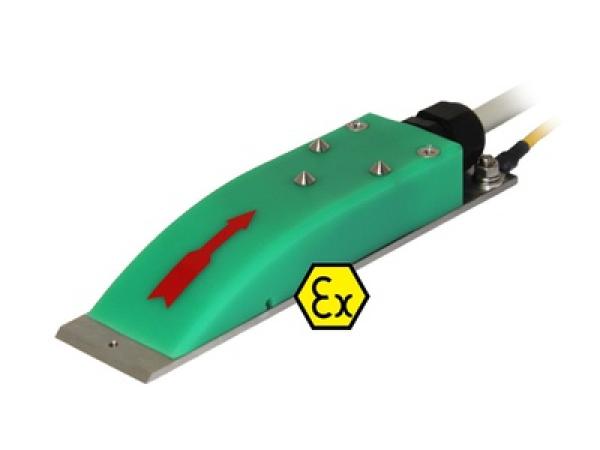

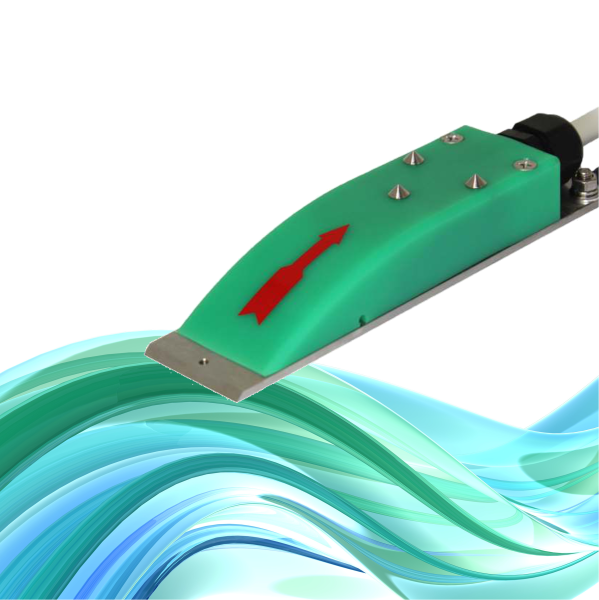

Der EMV-500 ist ein elektromagnetischer Durchflussmesser im offenem Kanal für Wasser und Abwasser-Geschwindigkeit, der in zwei Größen mit und ohne ATEX-Ausführung erhältlich ist. Der Sensor ist in einem IP68-Gehäuse aus ultrahochmolekularem Polyethylen eingekapselt, das mit einem speziellen Sensorband im Rohr montiert wird.
In Kombination mit dem entsprechenden Füllstandsensor stellt der EMV-500 einen effizienten Durchflussmesser für elektromagnetische Bereiche und Geschwindigkeiten dar, der sowohl Geschwindigkeit als auch Füllstand im selben Querschnitt (oder Rohrabschnitt) misst. Dies ist eine Voraussetzung für eine genaue Durchflussmessung mit der Kontinuitätsgleichung: Q = vx A
Darüber hinaus sind elektromagnetische Sensoren von der Konzentration von Abfällen oder der Verdünnung des Abwassers durch Regen völlig unberührt.
MODELLVARIANTEN
Modell A ist für Rohre oder Kanäle mit einem Durchmesser von 150mm bis 500mm geeignet
Modell B ist für Rohre oder Kanäle mit einem Durchmesser von 500mm bis 2.000mm geeignet.
Material & Dimensionen |
|
Material |
Ultrahochmolekulares Polyethylen (PE-UHM)
Elektroden aus Edelstahl 316 |
Schutzart |
IP68 |
Abmessungen |
Größe A: 165 mm L, 40 mm B, 25 mm H
Größe B: 190 mm L, 60 mm B, 45 mm H |
Gewicht |
Größe A: 0,300 kg (ohne Kabel)
Größe B: 0,750 kg (ohne Kabel) |
Betriebstemperaturbereich und Druck |
0° bis 80°C (abhängig vom Druck)
Max. Druck 4 bar (abhängig von der Temperatur) |
Sensorkabel |
|
Material |
Polyurethan ummantelt |
Länge |
10 m (Standard), 20 m, 30 m oder Länge bis zu 100 m optional |
- Trinkwasserversorgung
- Wasseraufbereitungsanlagen
- Kühlwasserregelung und -überwachung
- Chemische und pharmazeutische Anlagen
- Durchflussmessungen in der Industrie
