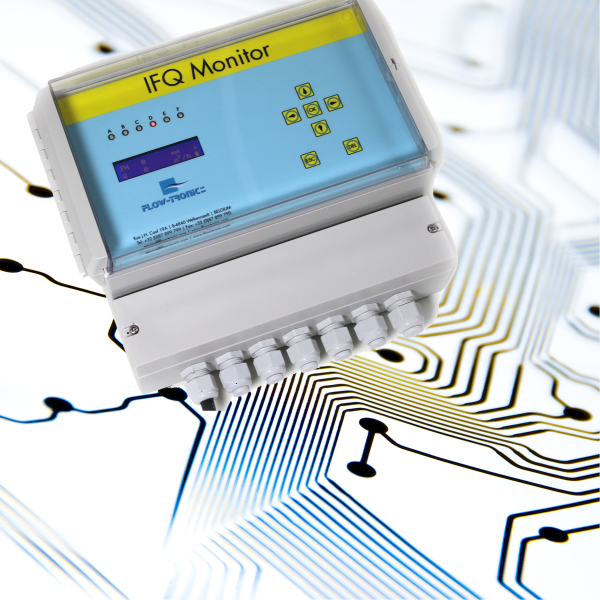

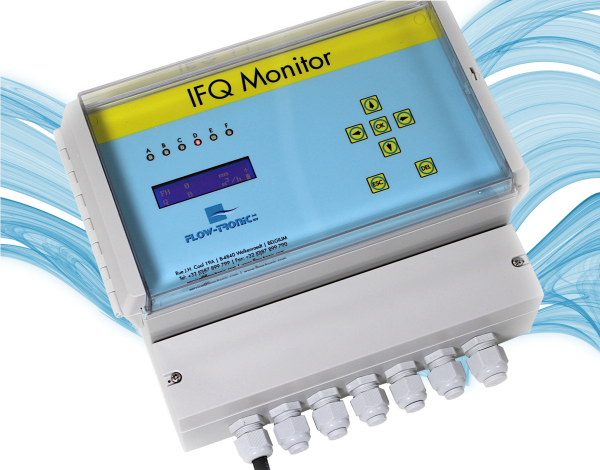

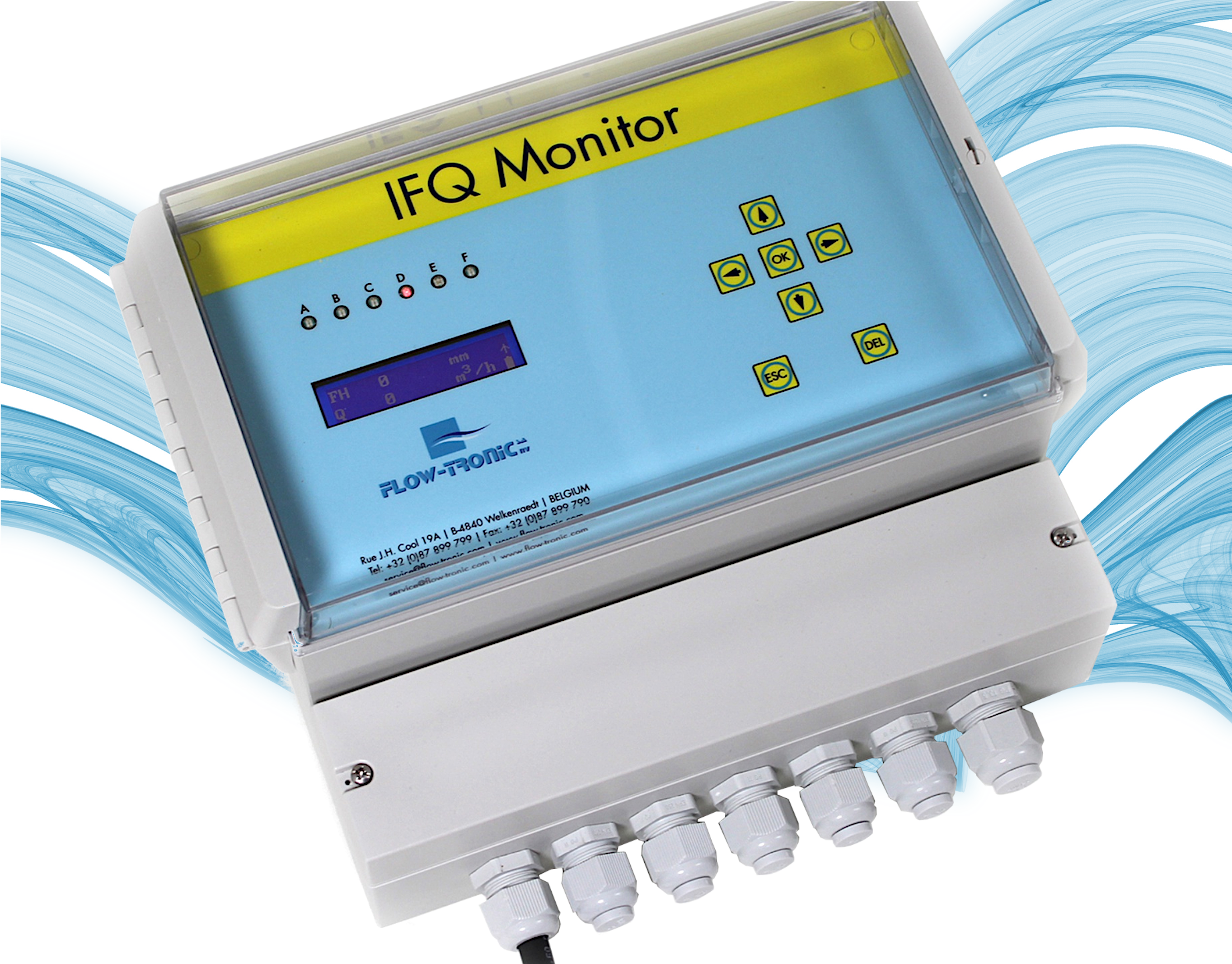

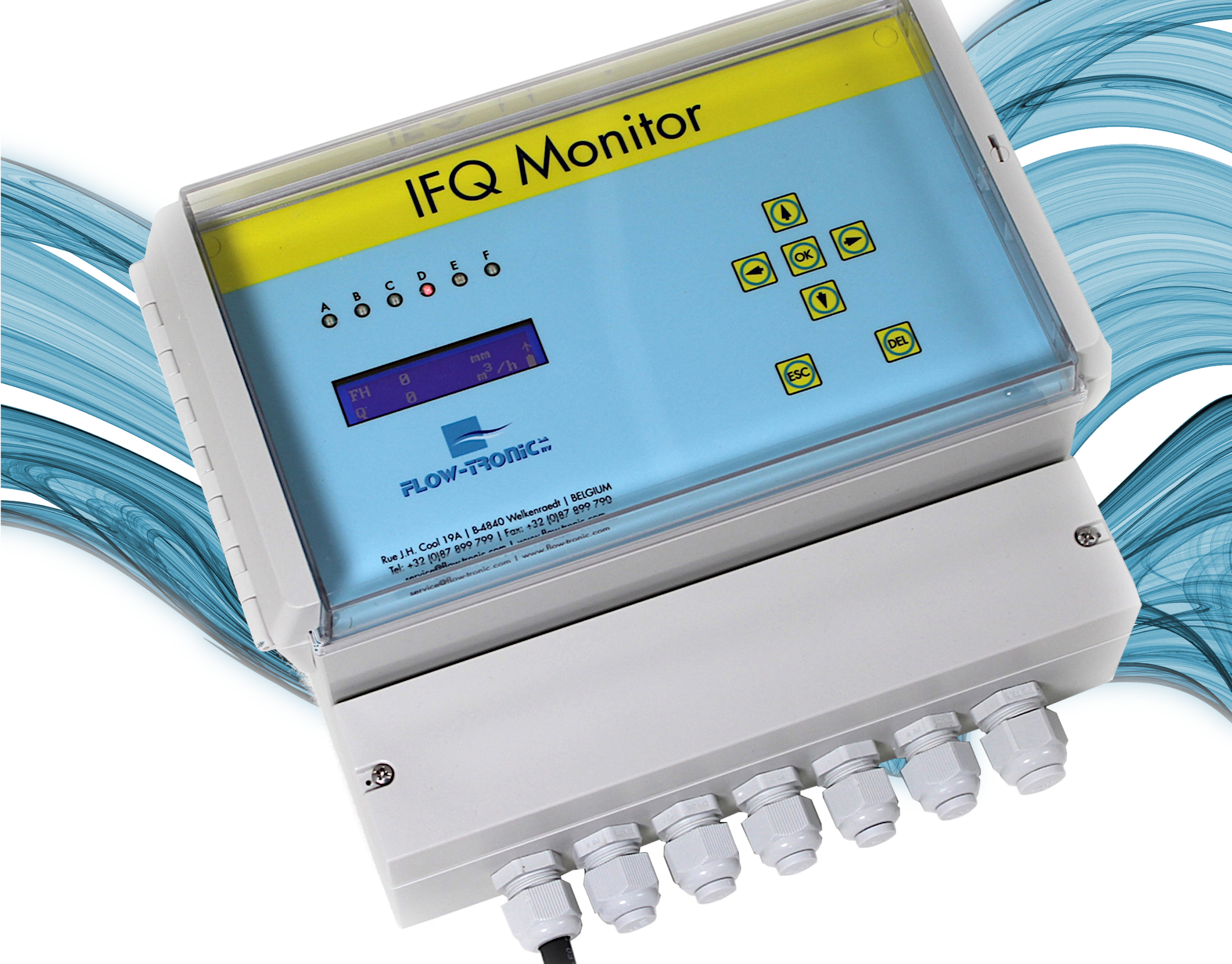

Der IFQ MONITOR ist ein benutzerfreundlicher Monitor und Konverter für RAVEN-EYE, PHOENIX, BELUGA und EMV Durchflusssensoren. Er ist ein einfach zu bedienender und zu konfigurierender Monitor und Konverter für Flow-Tronic Durchflusssensoren. Es verfügt über einen digitalen seriellen RS485-Kommunikationsanschluss mit spezifischen Protokollen für RAVEN-EYE oder BELUGA Durchflusssensoren und einen 4 ... 20 mA-Eingang für externe Füllstände. Der IFQ MONITOR ist die einfachste Möglichkeit, einen Durchflusssensor für offene Kanäle in eine lokale Station zu integrieren.
Sensor-Schnittstelle |
1x RS485-Digitalsensor-Schnittstelle für Geschwindigkeitssensor
1x 4-20 mA Analogeingang für Füllstandsensor |
Einrichtung und Betrieb |
7-fach versiegelte Folientastatur. Konfiguration von Pegelversatz, Einheiten, Ausgabebereichen und Sprache über die Tastatur. |
Verfügbare Einheiten |
Durchfluss: l / s, m³ / h, m³ / s, gpd, gpm, cfm
Geschwindigkeit: cm / s, m / s, fps
Niveau: mm, cm, m, Zoll, Füße
Gesamtdurchfluss: l, m³, g, vgl |
Verfügbare Sprachen |
EN, DE, FR, SP usw.
RTQ-Log-Software über direkte USB-Kommunikation (optional) |
Anzeige & LED |
- Grafische Anzeige in Weiß auf Blau mit 144 x 32 Pixeln
- Zwei Zeilen der Textanzeige mit Bildlauf zwischen: FLOW, VELOCITY,
STUFE und GESAMTFLUSS
Interne Batteriestatusanzeige, Statusanzeige des GSM-Netzes und 6 Statusanzeige-LEDs. |
Statusanzeige des GSM-Netzes |
6 Statusanzeige-LEDs. |
Ausgänge |
Drei 4-20 mA Ausgänge, max. Laden Sie 250 Ω.
Die Ausgänge sind FLOW, LEVEL und VELOCITY. |
Speichertyp |
Flash-Speicher (SD-Karte) |
Datenlog-Kanäle |
18 |
Genauigkeit |
<1s / Tag |
Kontakt Schließung |
1x Relais / SPST-NO Ausgang für TOTAL FLOW.
1x Relais- / SPST-NC-Ausgang für FAULTY-Alarm basierend auf dem Autodiagnosesystem von RAVEN-EYE®. |
Nennstrom |
6 A bei 30 VDC / 6 A bei 250 VAC |
Übertragung |
Weltweite Penta-Band UMTS / HSPA-Engine (GPRS oder 3G)
GSM: 850/900/1800/1900 MHz
UMTS: 800/850/900/1900/2100 MHz
CSD mit bis zu 14,4 Kbit / s
Datendateien können direkt an einen FTP-Server gesendet werden |
Datenformattyp |
.tsv oder .csv |
Kommunikation |
Modbus RTU (Slave) über RS485-Kommunikationsport |
Kanal- / Kanalnetzüberwachung
- Große Abwasserkanäle
- Kapazitätsstudien
- Untersuchungen zum kombinierten Abwasserüberlauf (CSO)
- Inflow & Infiltrationsstudien
- Hohe Geschwindigkeit fließt
- Entladen
Kläranlagen
- Fluss zur Behandlung
- Entladen
- Pflanzenabwasser
- Sturmentladung
- Prozessablaufsteuerung
