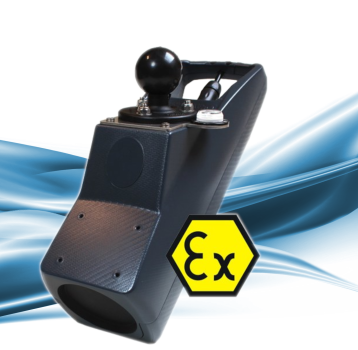

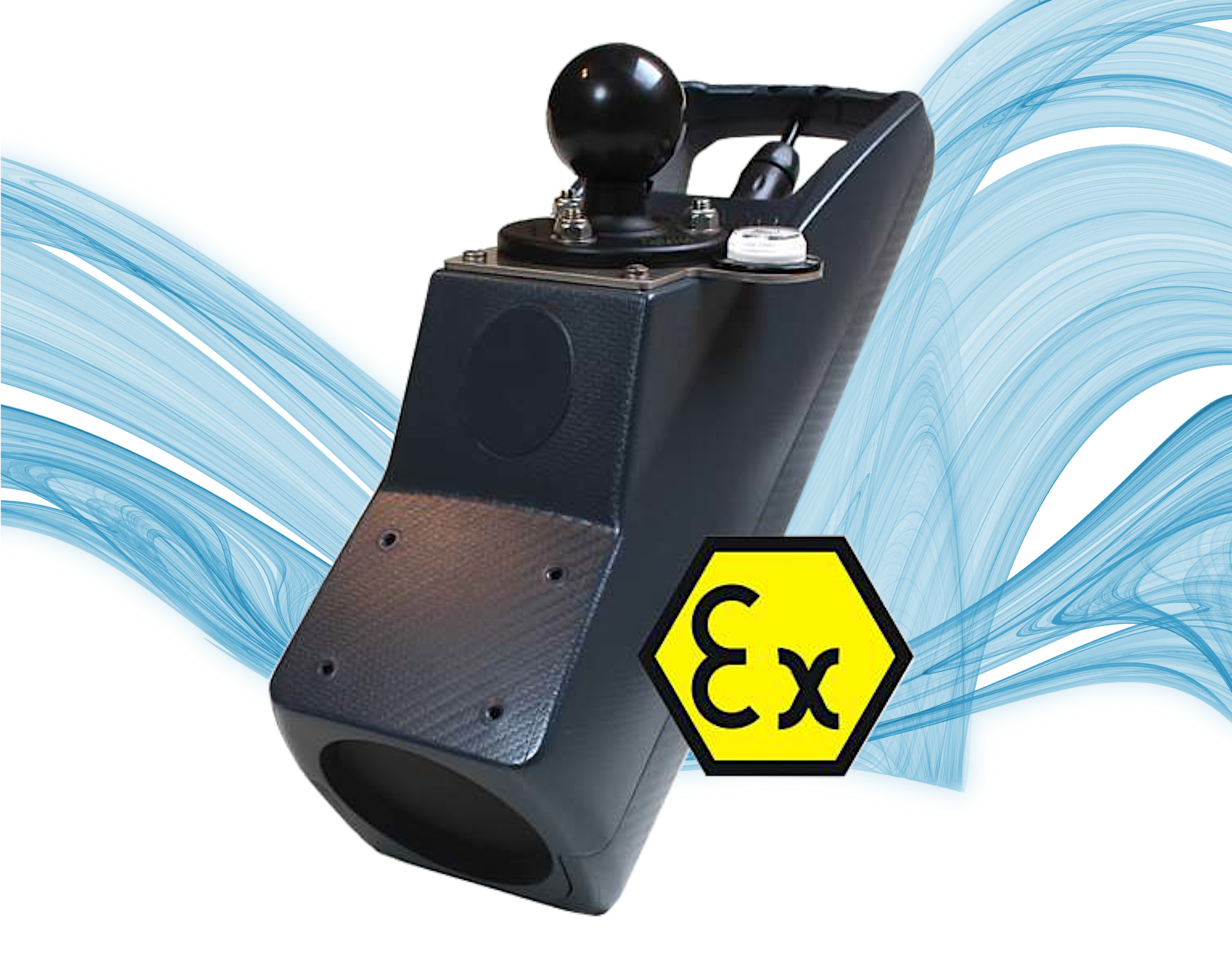

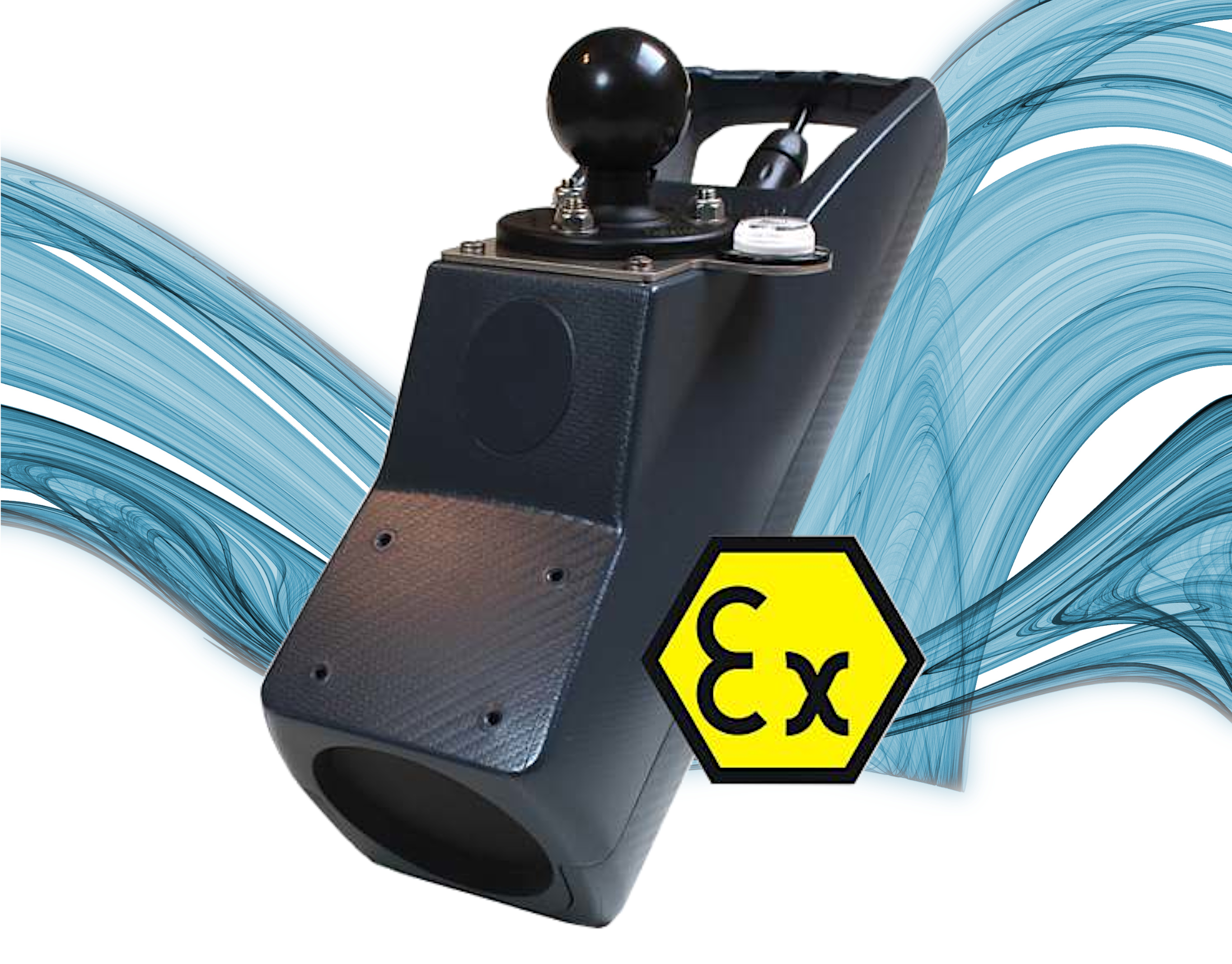

RAVEN EYE ATEX

Art.Nr.:
Raven-Eye-Atex
Preis auf Anfrage

Auf den Merkzettel
Frage zum Produkt
BESCHREIBUNG

RAVEN EYE ATEX ist ein berührungsloser Radar-, Flächen-, beziehungsweise, Geschwindigkeitsdurchflussmesser für Durchflussmessungen im offenen Gerinne. Er kombiniert modernste und berührungslose Messtechnik. Messgeräte auf dem neuesten Stand der Technik, die den Durchfluss auf der Wasseroberfläche messen. Die Daten werde einfach und problemlos in vorhandene SCADA- oder Telemetriesysteme integriert. Der Sensor ist gesichert und kann daher in einem explosionsgefährdeten Bereich installiert werden.

Radarbereichs- und Geschwindigkeitsdurchflusssensoren werden seit vielen Jahren verwendet. Was macht den RAVEN EYE ATEX so revolutionär? Dank modernster Konstruktions-, Entwicklungs- und Produktionsmethoden konnte ein hochwertiger Radarsensor der neuen Generation zu einem leistbaren Preis hergestellt werden. Diesen Vorteil geben wir an unsere Kunden weiter. Der Name wurde nicht zufällig gewählt. Der Rabe steht für: Intelligenz, Anpassungsfähigkeit, Überlebensfähigkeit.

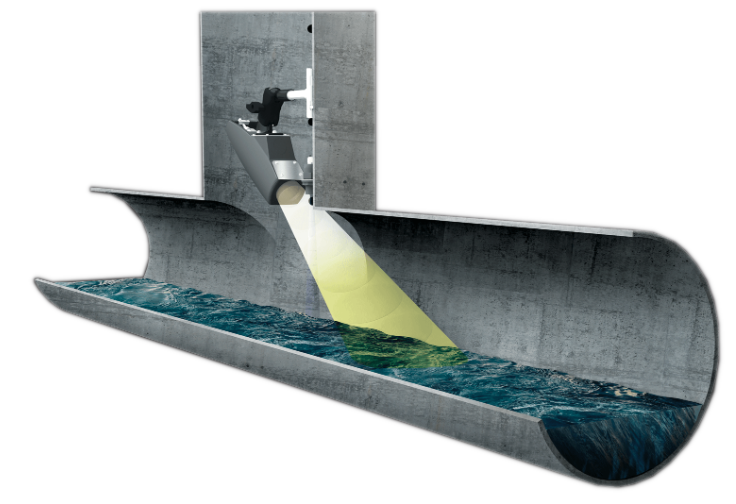

Der RAVEN EYE ATEX wird oberhalb des zu messenden Mediums installiert und kann in teilgefüllten Rohrleitungen und Kanälen für alle Arten von Gewässern (auch stark belasteten) eingesetzt werden. Zusätzlich wird die Füllhöhe mittels eines Ultraschall-Radar- oder Drucksensors gemessen. Der Durchfluss wird anschließend nach der Kontinuitätsgleichung: Q = V x A, berechnet.

MODELLOPTIONEN

  • kombinierte Niveaumessung (Ultraschall)
  • kombinierte Niveaumessung (Radar)
  • seperate Niveaumessung

TECHNISCHE DATEN
Geschwindigkeitsmessung Messgröße Werte
Methode   Radar
Messbereich m/s ± 0,15 bis ± 9
Genauigkeit m/s ± 0,5 %
Messmedium Flüssigkeit m/s ± 0,02
Auflösung m/s 0,001 m/s
Allgemein Messgröße Werte
Abmessungen B x H x T mm 183 x 140 x 422
Gewicht kg 3 ohne Kabel, Niveausensor und Montagezubehör
Kabel/Gehäuse
Polyurethan ummantelt
Kabellängen m 10, 20, 30 nach Bedarf bis zu 300
Schutzart IP 68
Temperaturen im Betriebsbereich  °C -30 bis 70
Temperaturen bei der Lagerung °C -30 bis 80
Ausgang mA
 passiv analog 4-20 mA (nur Geschwindigkeit)
Kommunikationsschnittstelle RS-485 Modbus
KUNDENNUTZEN
Kanal- und Kanalnetzüberwachung
  • Große Abwasserkanäle
  • Kapazitätsstudien
  • Untersuchungen zum kombinierten Abwasserüberlauf (CSO)
  • Inflow & Infiltrationsstudien
  • Hohe Geschwindigkeit fließt
  • Entladen
Kläranlagen
  • Fluss zur Behandlung
  • Entladen
  • Pflanzenabwasser
  • Sturmentladung
  • Prozessablaufsteuerung
Industrie & Wasserkraft
  • Pflanzenabwasser
  • Prozessabwasser
  • Fließt mit hohem Feststoffgehalt
  • Kühlendes Wasser
  • Überwachung der Einhaltung industrieller Vorschriften
    Ätzende und ätzende Flüsse
Flüsse, Kanäle und Bewässerung
  • Regenwasserüberwachung & Compliance
  • Klima & Wasserbau
  • Regenwasserbecken Berechnungen
  • Permanente Messung von Oberflächenwasser
  • Durchflussmessung Bach
DOKUMENTE
Bedienungsanleitung Raven Eye Atex  (5.2 MB)
Broschüre Raven Eye  (1.64 MB)
Technische Daten Raven Eye Atex  (1.69 MB)

Kundenrezensionen

Leider sind noch keine Bewertungen vorhanden. Seien Sie der Erste, der das Produkt bewertet.

Ihre Meinung

Zu diesem Produkt empfehlen wir Ihnen:

RAVEN EYE 2
TOP
RAVEN EYE 2
  • Genaue Durchflussmessung
  • kosteneffizient
  • tragbare oder stationäre Version
  • einfache Installation
  • vollständig abgedichteter Sensor
  • entwickelt für Feldanwendungen
  • kein Monitor oder Konverter erforderlich
  • Lösung für schwierige Strömungsbedingungen
  • offene Kanalanlage
Preis auf Anfrage
IFQ MONITOR
IFQ MONITOR
  • Benutzerfreundliches Bedienfeld
  • Sprachen: E, D, F, R und weitere
  • RS485-Digitalsensor-Schnittstelle
  • Analogeingang 4 ... 20 mA für externen Pegel und
  • Ausgang für Durchfluss, Geschwindigkeit & Füllstand
  • Kontaktschlussausgang für Gesamtdurchfluss
  • Relaisausgang für Alarm
  • Logger (optional): 2 GB Flash-Speicher (SD-Karte)
  • 7-fach versiegelte Folientastatur
  • 144x32 Pixel weiß auf blauem Grafikdisplay
Preis auf Anfrage
BELUGA
BELUGA
  • Verbesserte Genauigkeit durch
  • digitale Spektralanalyse der Geschwindigkeitsverteilung
  • Integration in vorhandene SCADA- oder Telemetriesysteme
  • RS485-Kommunikationsanschluss mit Modbus-ASCII-Protokoll
  • Direkter 4-20 mA Ausgang für Geschwindigkeit
  • ERTACETAL-Außenschale mit Epoxidharzverguss
  • IP68-Gehäuse
  • Verfügbar in 2 Versionen: 20 ° und 45 °
  • offene Kanalanlagen
Preis auf Anfrage
PHOENIX
PHOENIX
  • Genaue Durchflussmessung
  • kosteneffizient
  • offene Kanal- oder Flussanlage
  • sensor über der Wasserfläche
  • einfache Installation
  • robustes Gehäuse
  • Selbstdiagnose
  • keine Wartung
  • einfache Integration der Daten
Preis auf Anfrage
EMV 500
EMV 500
  • Genaue Durchflussmessungen
  • fetttolerant durch fettabseisende Elektroden
  • vor Ort austauschbar
  • offene Kanalopen sewer systems
    anlagen
  • für runde, rechteckige und ungerade Abwasserkanäle
  • Regenwasserkanäle,
  • Bäche und Flüsse
  • optional mit ATEX
Preis auf Anfrage

Dieses Produkt ist z.B. kompatibel zu:

BELUGA
BELUGA
  • Verbesserte Genauigkeit durch
  • digitale Spektralanalyse der Geschwindigkeitsverteilung
  • Integration in vorhandene SCADA- oder Telemetriesysteme
  • RS485-Kommunikationsanschluss mit Modbus-ASCII-Protokoll
  • Direkter 4-20 mA Ausgang für Geschwindigkeit
  • ERTACETAL-Außenschale mit Epoxidharzverguss
  • IP68-Gehäuse
  • Verfügbar in 2 Versionen: 20 ° und 45 °
  • offene Kanalanlagen
Preis auf Anfrage
IFQ MONITOR
IFQ MONITOR
  • Benutzerfreundliches Bedienfeld
  • Sprachen: E, D, F, R und weitere
  • RS485-Digitalsensor-Schnittstelle
  • Analogeingang 4 ... 20 mA für externen Pegel und
  • Ausgang für Durchfluss, Geschwindigkeit & Füllstand
  • Kontaktschlussausgang für Gesamtdurchfluss
  • Relaisausgang für Alarm
  • Logger (optional): 2 GB Flash-Speicher (SD-Karte)
  • 7-fach versiegelte Folientastatur
  • 144x32 Pixel weiß auf blauem Grafikdisplay
Preis auf Anfrage
PHOENIX
PHOENIX
  • Genaue Durchflussmessung
  • kosteneffizient
  • offene Kanal- oder Flussanlage
  • sensor über der Wasserfläche
  • einfache Installation
  • robustes Gehäuse
  • Selbstdiagnose
  • keine Wartung
  • einfache Integration der Daten
Preis auf Anfrage
EMV 500
EMV 500
  • Genaue Durchflussmessungen
  • fetttolerant durch fettabseisende Elektroden
  • vor Ort austauschbar
  • offene Kanalopen sewer systems
    anlagen
  • für runde, rechteckige und ungerade Abwasserkanäle
  • Regenwasserkanäle,
  • Bäche und Flüsse
  • optional mit ATEX
Preis auf Anfrage

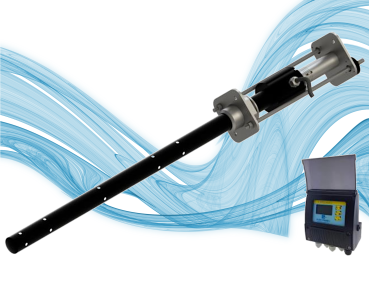

TORPEE MAG
