VM 550

Art.Nr.:: VM-550-1.215.10.00004

MODELL:

948,00 EUR

inkl. 20% MwSt.

BESCHREIBUNG

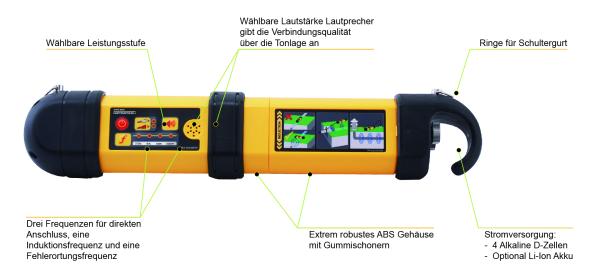

Der VM-550FF Sender erfüllt die Anforderungen von Unternehmen, die Leitungen über kurze Strecken verfolgen möchten. Der 1-Watt-Sender überträgt eine Ortungsfrequenz auf ein Kabel oder eine Rohrleitung durch direkten Anschluss oder Induktion. Optional verfügbare Signalzangen können verwendet werden, um das Ortungssignal zu induzieren, wenn keine Möglichkeit besteht, das Kabel oder Rohr direkt zu besenden. VM-550FF = Induktion: 83kHz, Direktverbindung: 640Hz, 8,19kHz, 83kHz und 8,19kHz Fehlerortung. Der VM-550 Sender hat die zusätzliche Frequenz von 8kHz Fault-Find, um Erdungsfehler an Kabel zu erkennen. In Verbindung mit dem VM-510FFL+ A-Frame können diese mühelos geortet werden.

Den VM 550 gibt es in nur zwei Ausstattungsvarianten:

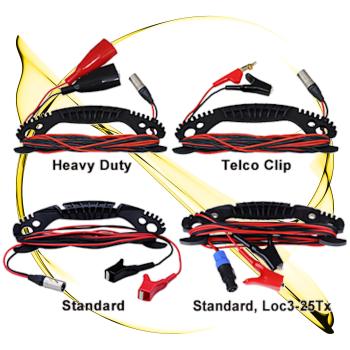

Modell FF: 1-Watt-Sender, Alkaline Batterien, Anschlussleitung und Erdspieß

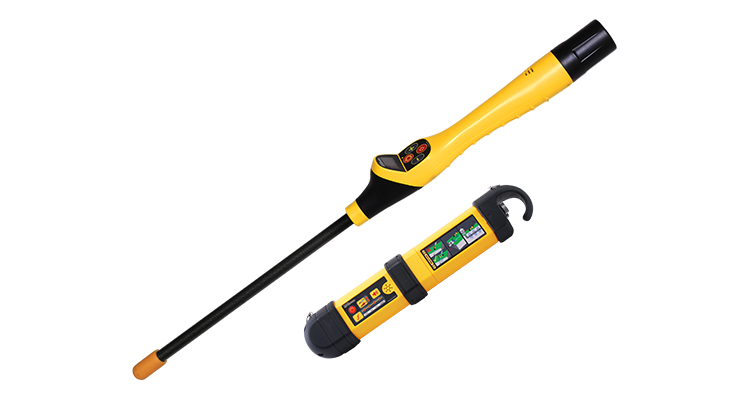

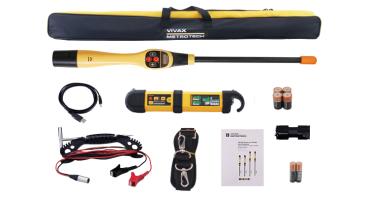

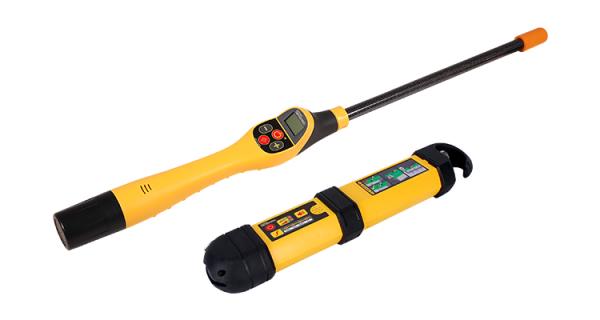

Modell Kit: VM 550 Empfänger, 1-Watt-Sender, Alkaline Batterien, Anschlussleitung und Erdspieß, Tragetasche

TECHNISCHE DATEN

Gerät	VM 550 FF	VM 550 Kit mit Empfänger

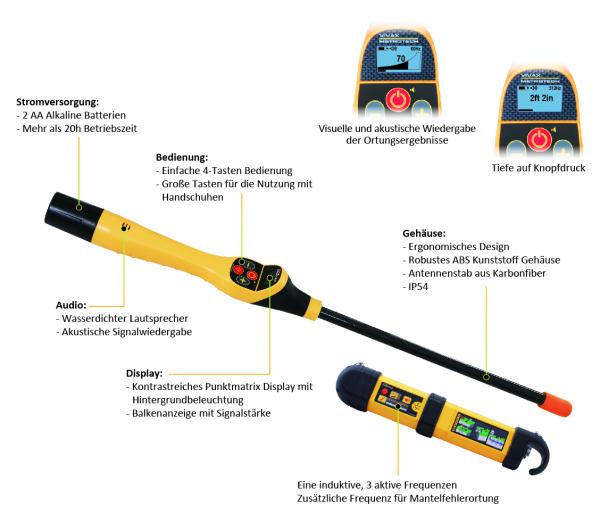

Gehäuse	- Robustes thermoplastisches ABS Gehäuse	- Antennenstab aus Karbonfiber - Robustes thermoplastisches ABS Gehäuse
Gewicht	920g bis 1,1kg	640g
Abmessungen	460mm x 90mm x 65mm (LxBxH)	880mm x 80mm x 70mm (LxBxH)
Display	LED Anzeige	Punkt-Matrix, 98 x 64, LCD mit Hintergrundbeleuchtung
Stromversorgung	4 x Alkaline “D”-Zellen Batterien Optionaler Li-Ionen Akku	2 x AA (LR06) Alkaline Batterien
Betriebszeit	Bei 1 Watt: Alkaline – 12h und Li-ion – 36h Bei 21°C und durchgängiger Nutzung an 300 Ohm Widerstand. Betriebszeit ist stark abhängig von der Temperatur und der Qualität der Batterien	20 h bei typischem Gebrauch und 21oC
Bedienung		Vier-Tasten Folientastatur
Schutzklasse	IP54	IP54
Anschlüsse	1 x 3-Pin XLR Buchse	1 x Mini USB Buchse für Softwareupdates
Temperaturbereich	Benutzung: -10 C bis 50 C, Lagerung: -40 C bis 60 C	Benutzung: -20 C bis 50 C Lagerung: -40 C bis 60 C
Details	Weiter Daten finden Sie unter Download Technische Daten

KUNDENNUTZEN

Das VM-550 Leitungsortungssystem ist ein einfaches System zur Kabel- und Rohrleitungsortung.
Mit passiven 50Hz und drei aktiven Frequenzen erfüllt das VM-550 System alle Anforderungen, um stromführende Leitungen und kurze Kabelstrecken zu lokalisieren.
Der mitgelieferte Sender verfügt außerdem über eine zusätzliche 8kHz Fehlerortungsfrequenz. In Verbindung mit dem Stand-alone A-Frame VM-510FFL+ können damit Mantelfehler eingemessen werden.
Der 1-Watt Sender kann das Signal direkt, über Signalzange, oder über die integrierte Induktionsantenne in die Leitung einspeisen.
