Die Lokalisierung eines unterirdischen Kabelfehlers wird mit dem VM 510 FFL+ Standalone A-Frame jetzt noch einfacher. Das Auffinden eines verdächtigen Kabels und die Fehlersuche kann nun mit dem VM-510 FFL+ und einem kompatiblen Sender erfolgen. Es ist nicht mehr erforderlich, ein separates Ortungsgerät mit zusätzlichen Anschluss-Kabeln zu verwenden. Nachdem Sie einen kompatiblen Sender an die Leitung angeschlossen und in den Fehlersuchmodus versetzt haben, verwenden Sie die einfach zu bedienenden vier Tasten des VM-510-FFL+, um den Kabelverlauf zu orten und auf diesem zu bleiben, während Sie den Mantel- oder Erdungsfehler lokalisieren.

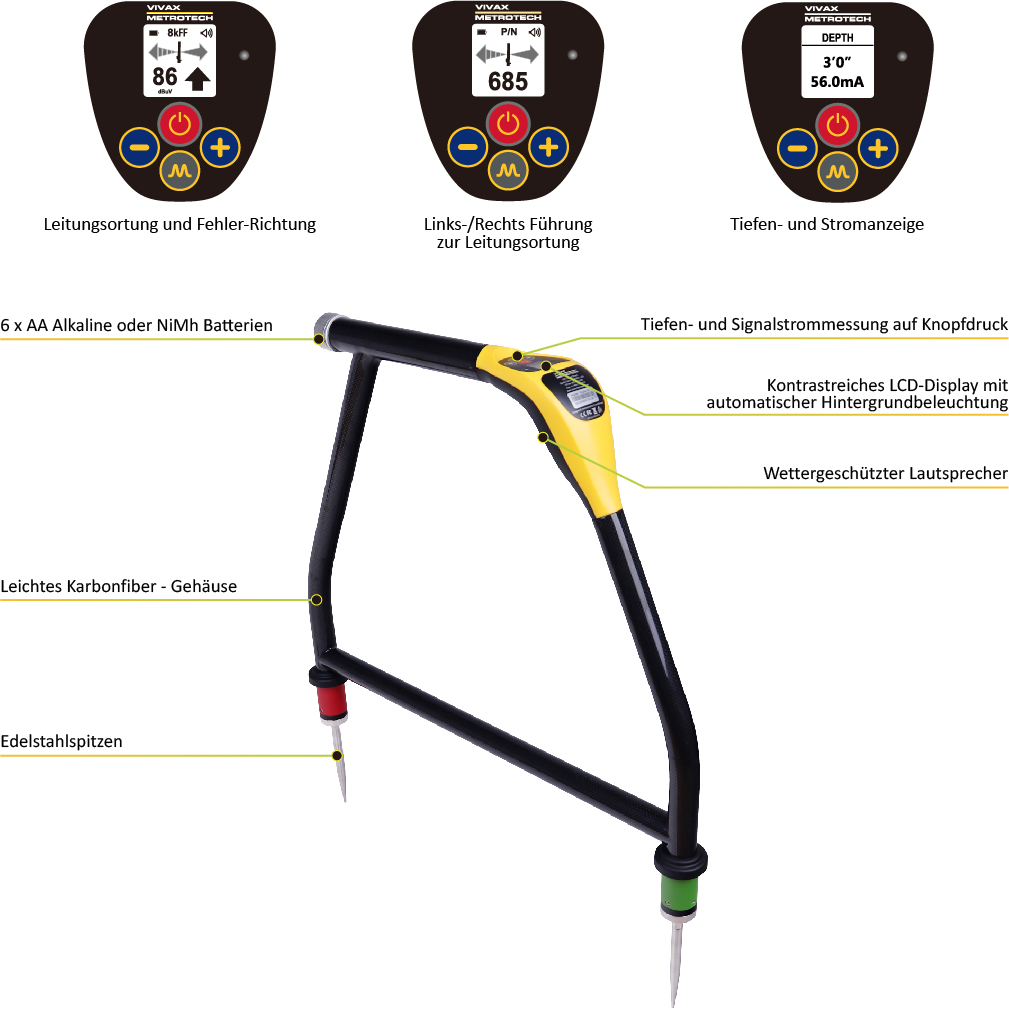

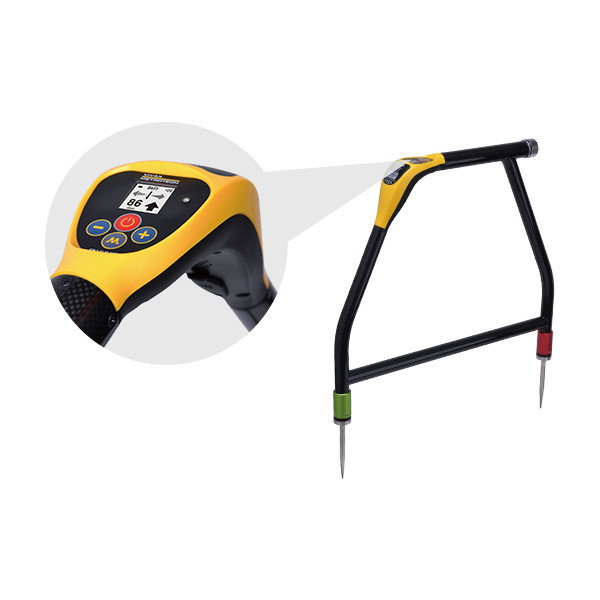

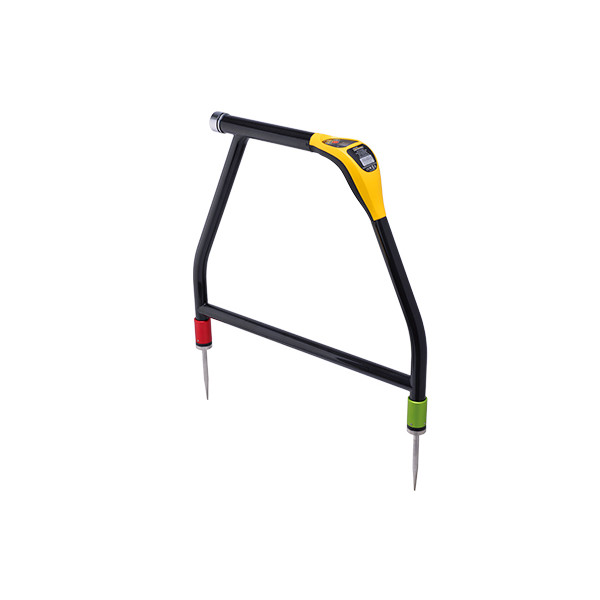

Das robuste Design des A-Frames, ein kontrastreiches LCD Display mit automatischer Hintergrundbeleuchtung und wetterfestem Lautsprecher erfüllen alle Anforderungen an ein modernes Messsystem. Das leichte Kohlefasermaterial eignet sich für den Dauereinsatz bei langen Kabeln, um die Leitung und Tiefe zu orten und den Fehler genau einzugrenzen.
LIEFERUMFANG
A-Frame Mantelfehlerortungsgerät
Alkaline Batterien
Tragetasche
| Gehäuse |
Karbonfiberglas Rahmen mit thermoplastischem (ABS) Gehäuse |
| Gewicht |
1,92 kg |
| Abmessungen |
728mm x 640mm x 74mm (LxBxH) |
| Frequenzen |
8kFF (8Hz/8,192kHz mit 2.67Hz Phasenmodulation) oder FF (3Hz/6Hz/8.192kHz) |
| Empfindlichkeit Ortung |
10uA bei 1m Tiefe |
| Genauigkeit |
Von 100mm bis 3m +/- 5% der Tiefe |
| Empfindlichkeit Fehlerortung |
Bis 2MΩ bei 1m Tiefe |
| Display |
1.28”; 128 x 128 schwarz/weiß; Punktmatrix LCD |
| Akkustische Signalwiedergabe |
Pulsierender, bzw. statischer Ton für die Links-/Rechts-Führung |
| Kompatible Sender |
VM-550FF, Loc-5STx, Loc-10Tx, Loc-10SiSTx, Loc3-5/10Tx, Loc3-10SiSTx |
| Stromversorgung |
6 AA Alkaline Batterien, Wiederaufladbarer Li-Ion Akku mit 100-240V AC Ladegerät |
| Betriebszeit |
Alkaline: 60 Stunden bei typischem Gebrauch und 21oC,
NiMH: Mit 2300mAh, 45 Stunden bei typischem Gebrauch und 21oC |
| Schutzklasse |
IP65 und NEMA 4 |
| Anschlüsse |
Mini USB Buchse zur Datenübertragung und für Updates |
| Temperaturbereich |
Benutzung: -20 C bis 50 C, Lagerung: -40 C bis 60 C |
| Details |
Weiter Daten finden Sie unter Download Technische Daten |
- Tiefenmessung mit einem Knopfdruck
- Leichtes 1,9kg Design
- Vollautomatischer Betrieb
- Akustische Ortungsfunktion für die Links-/Rechts Ortung
- Erkennung von Erdschlüssen bis zu 2 Mohm
- Unterscheidung zwischen leichten und schweren Fehlern
- Gleichzeitiges Orten von Kabel und Fehler
- Vor-/Rückwärtspfeile zeigen den richtigen Weg zum Fehler
