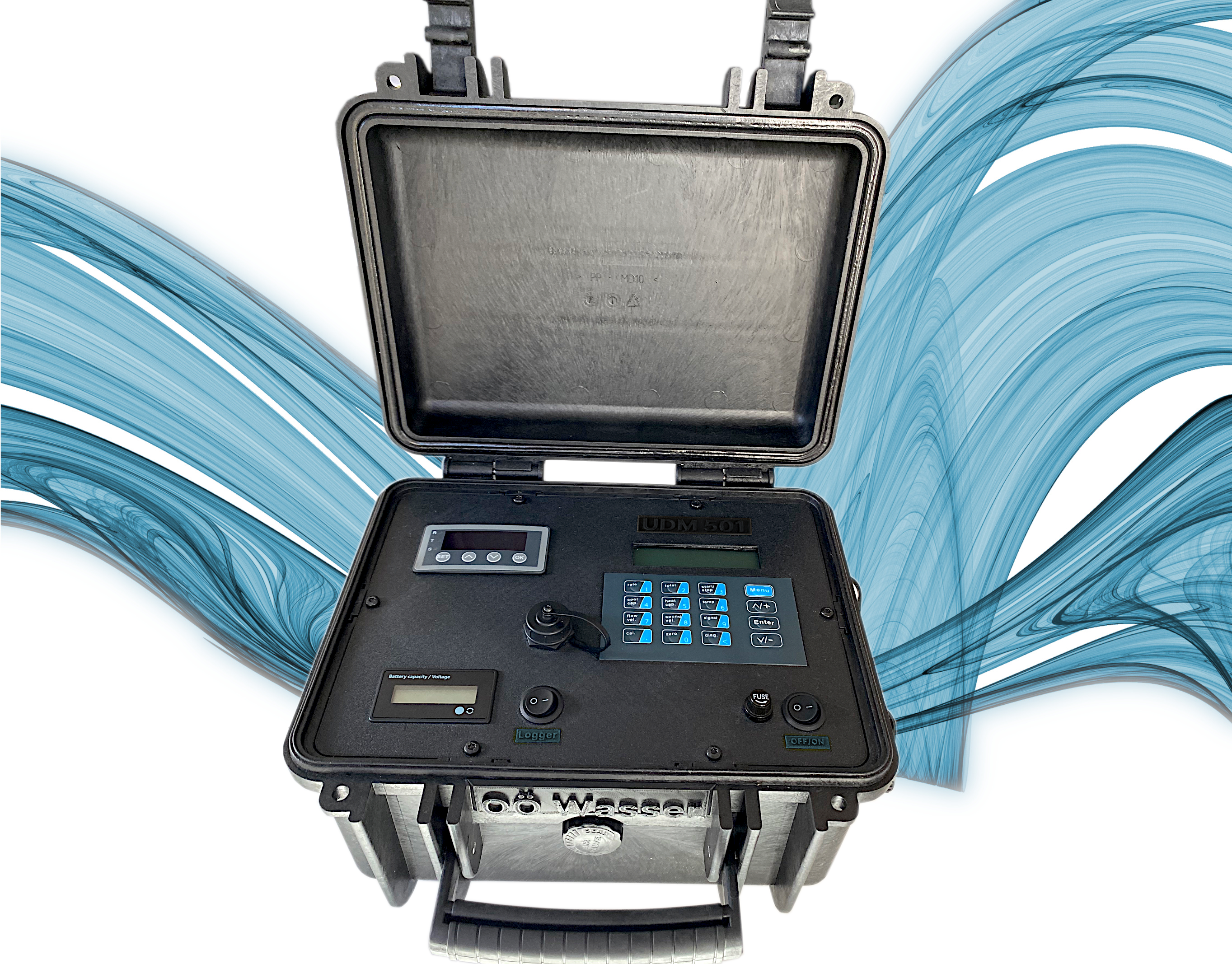

Ultraschall Durchflussmesser UDM 501

Art.Nr.:: UDM501

Preis auf Anfrage

Auf den Merkzettel

Frage zum Produkt

BESCHREIBUNG

Der Ultraschall-Durchflussmesser UDM 501 ist ein hochmoderner universeller Laufzeit-Durchflussmesser, der mit FPGA-Chip und Niederspannungs-Breitbandimpulsübertragung entwickelt wurde.
Im Vergleich zu anderen traditionellen Durchflussmessern oder Ultraschall-Durchflussmessern zeichnet er sich durch hohe Präzision, hohe Zuverlässigkeit, hohe Leistungsfähigkeit und niedrige Kosten aus.

Ultraschall Durchflussmesser UDM 501

Mobiles Leckage Ortungssystem
mit der Möglichkeit auch Druck zu messen und Pumpversuche zu machen
Messung der Temperatur und Durchfluss
Kundenspezifische Änderungen möglich / individuelle Erweiterungen
optionale GSM Datenübertragung
Cloud Service

TECHNISCHE DATEN

Anwendungsbereich	Messgröße	Werte
Messbereich	m/s	± 0,01 bis ± 5,00
Genauigkeit	m/s	± 1 % vom Messwert
Rohrdurchmesser	mm	25 bis 1200
Messmedium Flüssigkeit	Wasser	Abwasser
Funktionen und Technik	Messgröße	Werte
Ausgang Relaisausgang für Impulse	OCT Plus	0-5000 Hz
Ausgang Analog	mA	4 bis 20 (max. 750)
Kommunikationsschnittstelle	RS485 Modbus
Spannungsversorgung	VDC	10 bis 36
Display LC mit Hintergrundbeleuchtung	zweizwilig	alphanumerisch
Temperaturen im Betriebsbereich UDM 501	°C	-10 bis + 50
Temperaturen im Betriebsbereich Sensoren	°C	0 bis 80
Rel. Feuchte im Betriebsbereich	r.F.	bis zu 99 %
Schutzart UDM	IP	65
Schutzart Sensoren	IP	68
Kabellänge der Sensoren	m	9 bis 300
Gewicht UDM	kg	ca. 3,5
Gewicht Sensoren	kg	0,4
Abmessungen B x H x T UDM 101	mm	150 x 155 x 68
Abmessungen B x H x T Sensoren	mm	31,8 x 55 x 23,5

KUNDENNUTZEN

Gerne unterstützen wir sie bei einer Risiko- oder IST-Analyse. Wir analysieren und bewerten Ihre Anlage in Nullkommanix, da wir auf 10 Jahre Erfahrung und punktgenauer Berechnungswerte zurückgreifen können.

Anlagenbau - Risikoanalyse:

Messwerte kalkulieren
Verluste berechnen
Messgeräte einplanen
Datenübertragung automatisieren

Anlagenbau - IST-Analyse:

Durchfluss messen
Messdaten prüfen und vergleichen
Verluste kalkulieren
Korrekturen durchführen
Rohrbruch schnell erkennen und lokalisieren
Kosten durch Wasserverlust reduzieren

Anlagenbau - Leckortung und Leitungsortung

Rohrbruch suchen
Rohrbruch finden
Rohrbruch lokalisieren
Wasserverlust vermeiden

REFERENZLISTE

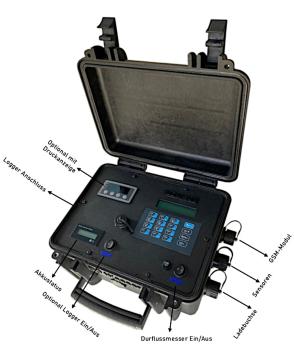

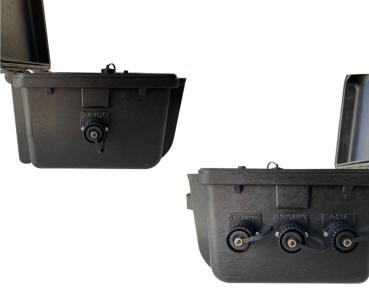

Messkoffer UDM 501 mit GSM Datenlogger

In Zusammenarbeit mit der Firma KDS Bohrtechnik GmbH wurde ein robustes, modulares und vor allem baustellentaugliches Messsystem für die Erschließung, Beprobung und Datenerfassung im Bereich Brunnenbau entwickelt.
Das Ziel war es eine kompakte Lösung, mit einem breiten Spektrum an Messparametern für verschiedenste Anforderungen zu schaffen.

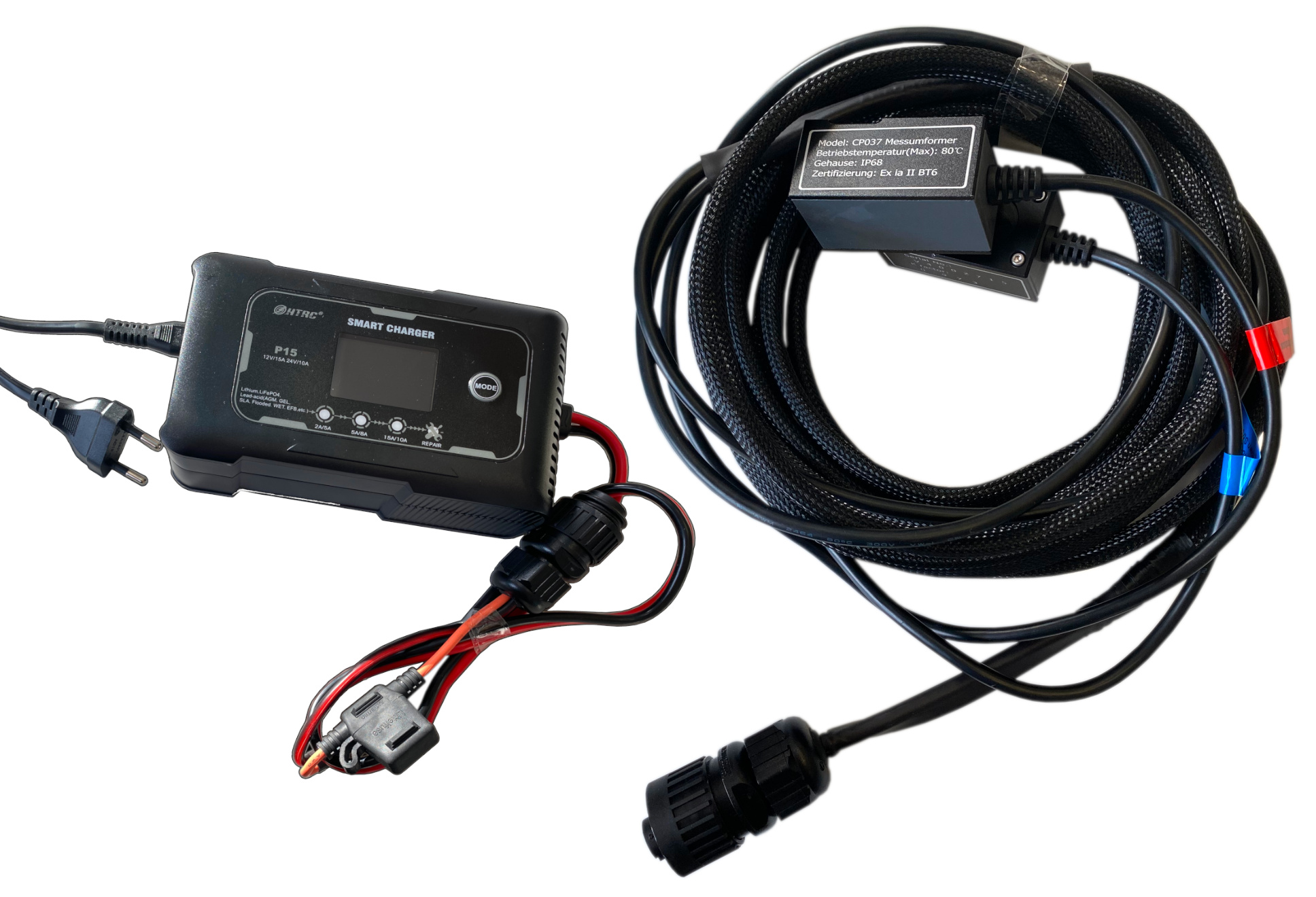

Heraus kam ein robuster, kompakter, mobiler Messkoffer mit integriertem Ultraschall-Durchflussmesser, Datenlogger und Akkuversorgung. Beliebig erweiterbar mit externen Sonden für z.B.: PH, Trübung, Leitfähigkeit, etc. – der UDM 501.

Anwendungsgebiete und Funktionen des UDM 501

Messwerterfassung Brunnenbau/Probebohrungen/Pumpversuche nach den vorgegebenen Behördlichen Auflagen wie z.B.: PH, LF, Trübe, Durchfluss, etc.
Datenabfrage über Onlineportal frei auf den Kundenwunsch anpassbar. Die Messwerte können als .xls oder .csv heruntergeladen und verarbeitet werden
Robuste Ausführung für Baustellengebrauch mit Akkubetrieb
Einfache/intuitive Bedienung und Installation
Modulares System für maximale Flexibilität beliebig erweiterbar
