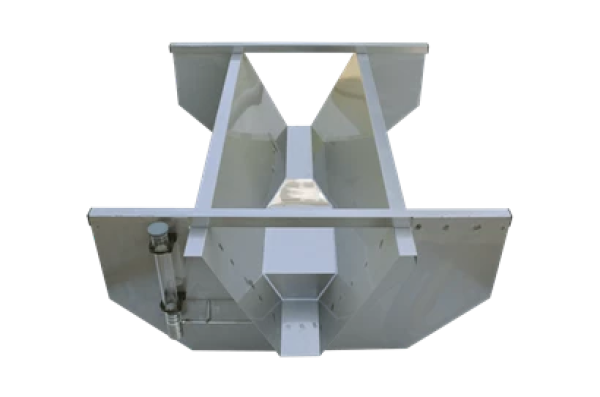

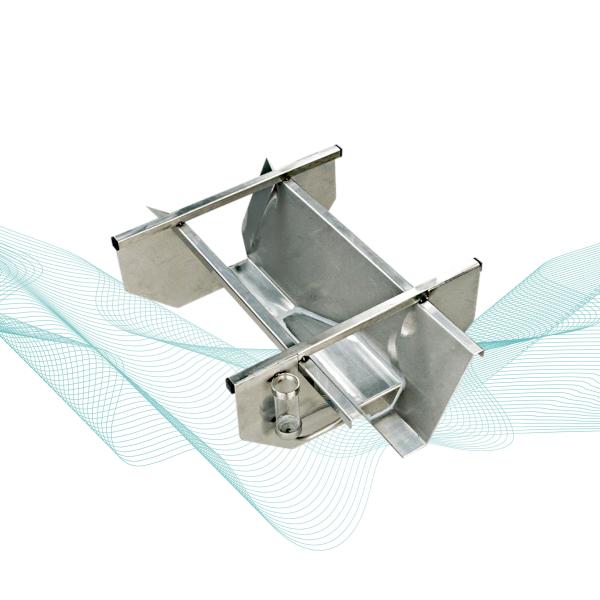

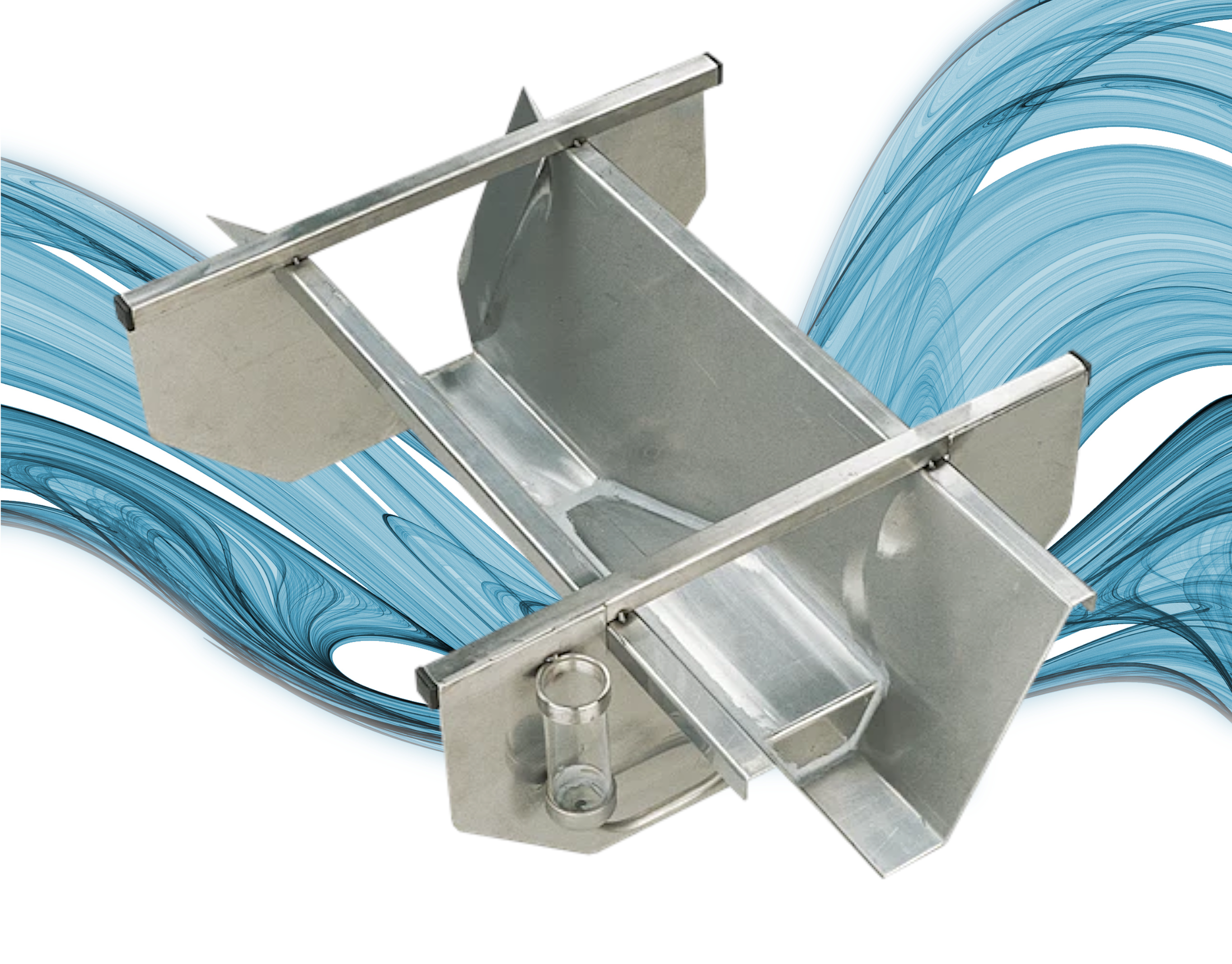

RBC-Rinnen werden zur Messung der Wassermenge verwendet, die durch eine bestimmte Stelle fließt, z. B. einen Bewässerungskanal. Die RBC-Rinne wurde speziell für den Einsatz in kleineren Wasserwegen oder Erdkanälen (Bewässerungskanäle, Einläufe, Furchen, Gräben usw.) entwickelt. Royal Eijkelkamp bietet eine trapezförmige RBC-Rinne für vier Durchflussbereiche an. Im Vergleich zu anderen bekannten Rinnen, wie der WSC und der Parshall-Rinne, ist die RBC-Rinne die genaueste.
- Genauigkeit für einen großen Bereich von Durchflussmengen
- Passt besser zu Kanälen, die häufig trapezförmig sind (zuverlässigeres Strömungsmuster vor der Rinne und innerhalb der Rinne)
- Forschung zur Infiltration
- Messungen des Abflusses
MODELLVARIANTEN
- A: RBC-Kanal, Durchflussbereich 0,1-8,7 Liter pro Sekunde
- B: RBC-Kanal, Durchflussbereich 0,9-49 Liter pro Sekunde
- C: RBC-Kanal, Durchflussbereich 1,6-86 Liter pro Sekunde
- D: RBC-Kanal, Durchflussbereich 2-145 Liter pro Sekunde
Der Messbereich des großen Gerinnes kann selbst in flachem Wasser beträchtlich sein. Größere Bereiche können auf Bestellung gefertigt werden.
Um korrekte Messungen zu erhalten, muss das Gerinne so platziert werden, dass das Wasser ungehindert aus dem Gerinne fließen kann. Nachdem das Gerinne in eine horizontale Position gebracht wurde, kann die Messung durch Ablesen des Schwallmaßes in der Nähe der Schwelle beginnen. Das Schwallmaß kann in der Beruhigungsstrecke am Ende des Gerinnes abgelesen werden.
Mit Hilfe von Standardformeln wird die Durchflussmenge (der Abfluss) berechnet.

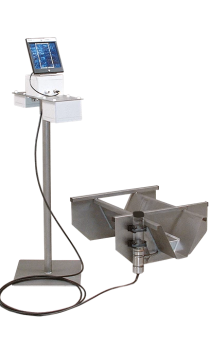

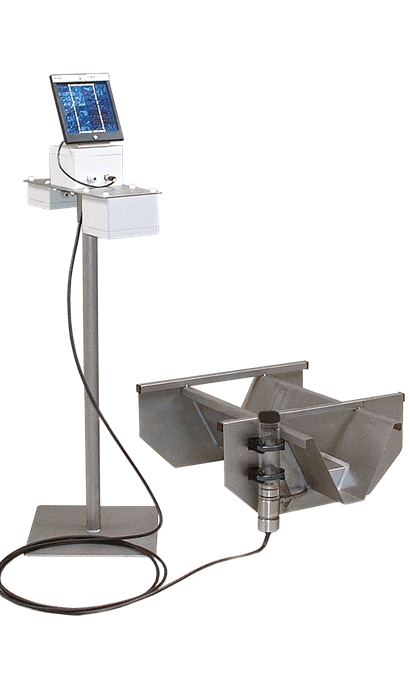

Anstelle der manuellen Ablesung des Beruhigungsbeckens kann auch ein Druckmessumformer installiert werden, der an einen Datenlogger angeschlossen ist. Dies ermöglicht eine automatische Messung (oder Aktivierung), Speicherung und Ablesung. Bei einem automatisierten Gerinne wird der schwallbezogene Wasserstand mit Hilfe eines sehr genauen, an einen Datenlogger angeschlossenen Drucksensors erfasst. Die automatische Registrierung anstelle der manuellen Bestimmung der Durchflussmenge bietet folgende Vorteile:
- Maximal- und Minimalwerte werden in Abhängigkeit von der Zeit aufgezeichnet, woraus sich die Reaktionsgeschwindigkeit des Abflusses ableiten lässt.
- Mittlere Abflussmengen sowie der kumulierte Abfluss werden durch die kontinuierliche Aufzeichnung genau bestimmt.
- Die automatische Aufzeichnung der Abflussmengen ist weniger zeitaufwändig und in abgelegenen Gebieten sehr praktisch.
- Hohe Abflüsse während Regenperioden können selektiv aufgezeichnet werden.
Die Software ermöglicht es Ihnen, die Daten direkt zu konfigurieren und auszulesen. Die Daten können in Tabellenkalkulationsprogrammen verwendet werden. Die benutzerfreundliche PC-Software verfügt über die folgenden Funktionen:
Sie können den Datenlogger sogar an ein Modem (wie das GDT-S Prime) anschließen, um die Messdaten zu übertragen. Kontaktieren Sie unser Vertriebsteam, um den für Sie am besten geeigneten Logger und das passende Modem zu finden.
