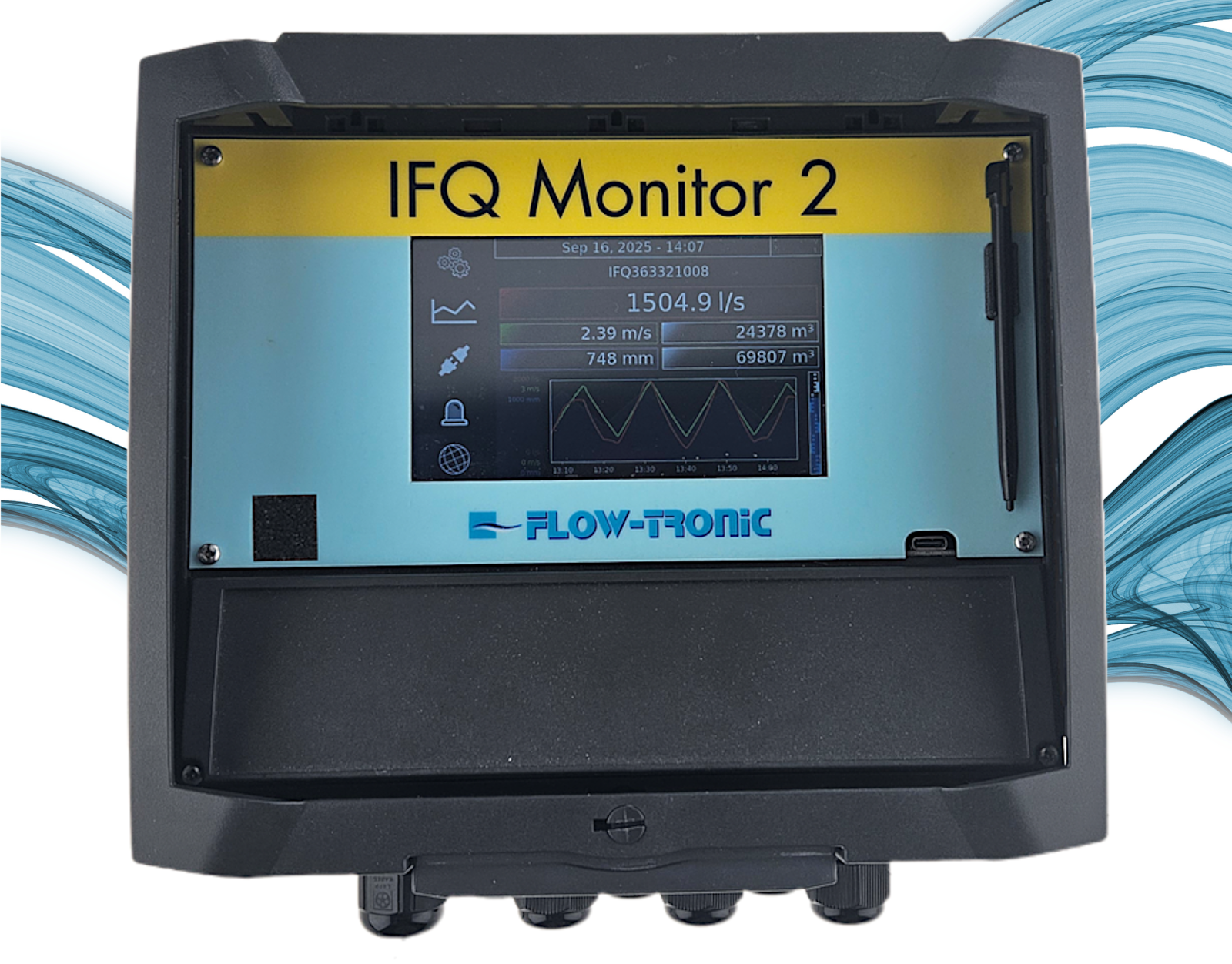

IFQ MONITOR 2

Art.Nr.:: IFQMonitor2

Preis auf Anfrage

Auf den Merkzettel

Frage zum Produkt

BESCHREIBUNG

Monitor für RAVEN-EYE 2 (+), BELUGA, BELUGA A/V und PHOENIX 2

Der IFQ Monitor 2 ist ein benutzerfreundlicher Monitor, Datenlogger und Konverter für Flow-Tronic-Flow-Sensoren. Es ist mit einem digitalen RS485-Serial-Kommunikationsanschluss für RAVEN-EYE ® 2(+), BELUGA, BELUGA A/V oder PHOENIX 2 Strömungssensoren und einem 4-20 mA-Eingang für externe Ebene ausgestattet.

Der IFQ Monitor 2 kommt mit drei 4-20 mA-Ausgängen, zwei Kontaktausgänge für Gesamtfluss und Alarme und einem Modbus RTU-Kommunikationsanschluss (optional) zur einfachen Integration.

In Kombination mit der FUZION-Software von Flow-Tronic ermöglicht es eine schnelle Konfiguration des Gesamtsystems über den USB-C-Anschluss. Daten können auch direkt in der Software zur effizienten Datenanalyse und Anzeige heruntergeladen werden. Das System ermöglicht eine präzise Feinabstimmung des Maßes und die Integration einer Q/h-Kurve.

Alle Daten des Strömungsmesssystems werden auf einem Logger im IFQ Monitor 2 gespeichert. Das Loggingsystem besteht aus 2 verschiedenen Flash-Speicher. Ein interner 32 MB Backup-Speicher und ein Speicher auf SD-Karte mit 32 GB Speicher. Die Daten werden als .tsv- oder .csv-Dateien auf der Speicherkarte (eine Datei pro Monat zur einfachen Datenbehandlung) gespeichert. Die Datei kann so konfiguriert werden, dass nur die benötigten Informationen gesammelt werden.

Benutzerfreundliche Schnittstelle
1 x RS485 digitale Sensorschnittstelle für RAVEN-EYE ^®, RAVEN-EYE ^® 2(+), BELUGA, BELUGA A/V, PHOENIX2
1 x analoger Eingang 4 ... 20 mA für ULS-02, ULS-06, PLS-02, PLS-06, RLS-15, RLS-C21 oder andere Schleifen, die mit 4-20 mA-Niveau betrieben
3 x Analogausgang 4 ... 20 mA für Durchfluss, Geschwindigkeit & Niveau
1 x Kontaktschließausgang für Gesamtfluss
1 x normal geschlossener Relaisausgang für Alarm
Stromversorgung: AC oder DC
Logger: 32 Gb Flash-Speicher (SD-Karte)
LCD 5" Farb-Touchscreen
Modbus RTU (Slave) über RS485-Kommunikationsanschluss (optional)
Hybrid: 2x RS485 digitale Sensorschnittstelle für Geschwindigkeitssensor und 2 x 4-20 mA Analogeingang für Geschwindigkeits- oder Füllstandsensor (optional)

Hersteller: FLOW-TRONIC S.A./N.V.

TECHNISCHE DATEN

Sensor-Schnittstelle	1× RS485 digital (für RAVEN-EYE®, RAVEN-EYE® 2(+), BELUGA, BELUGA A/V, PHOENIX 2) ODER - 1× 4-20 mA analog (für EMV-500/1000 oder andere 4-20 mA-Geschwindigkeitssensoren)
Analogeingang (Level)	1× 4-20 mA (für ULS-02, ULS-06, PLS-02, PLS-06, RLS-15, RLS-C21 oder andere 4-20 mA Pegelsensoren)
Hybrid-Option	2× RS485 digital + 2× 4-20 mA analog (für Geschwindigkeit oder Pegelsensoren)
Einrichtung & Bedienung	Konfiguration von Offset, Einheiten, Ausgängen, Grafiken über Touchscreen Vollständige Konfiguration über FUZION-Software via USB-C
Messbare Einheiten	Durchfluss: l/s, m³/h, m³/s, m³/d, Ml/d, gpd, gpm, cfm, MGD Geschwindigkeit: cm/s, m/s, fps Pegel: mm, cm, m, inch, feet Volumen: l, m³, g, cf
Sprache	Englisch (EN)
Anzeige & LEDs	5" LCD Farb-Touchscreen Anzeigen: Durchfluss, Geschwindigkeit, Pegel, Gesamtfluss, Grafiken Statusanzeige interner Akku 2× Status-LEDs
Ausgänge	3× 4-20 mA (max. Last: 250 Ω) Für Durchfluss, Geschwindigkeit, Pegel
Logger (Speicher)	Extern: 32 GB SD-Karte (bis zu 250 Jahre Daten) Intern: 32 MB (bis 4 Monate bei 1 Min. Loggingintervall)
Echtzeit	Integriert
Datenformate	.tsv, .csv
Weitere Funktionen	Q/h-Kurve -Batterie mit eigener Ladeelektronik

KUNDENNUTZEN

Überwachung von Abwasser-/Kanalsystemen:

Große Abwasserkanäle
Kapazitätsstudien
Studien zu Mischwasserüberläufen (CSO)
Untersuchungen zu Zufluss & Infiltration
Hochgeschwindigkeitsströmungen
Abfluss

Abwasserbehandlungsanlagen:

Zufluss zur Behandlung
Abfluss
Anlagenauslauf
Sturmabfluss
Prozessflusssteuerung

DOKUMENTE

Technische Daten IFQ Monitor 2 (602.48 KB)
